• Testing materials
  • Flexbar 16117
  • Flexbar 15158
  • 复制胶
  • Service
  • Zero Stock
  • Hard-To-Find Materials
  • Consignment Sales
  • Value-Added Service
  • Technical Support
  • Applications
  • Applications in Oil & Gas Industry
  • Artificial Lift
  • Completion
  • Drilling
  • Subsea Equipment
  • Applications in Electronics Industry
  • uedbet提款uedbet官网下载软件和uedbet提款箔
  • 电子电气
  • Articles
  • Alloying elements of stainless steel
  • Status of stainless steel(Temper)
  • Super alloy for key applications in oil and gas industry--MP35N
  • Price VS Quality
  • ROHS
  • DFARS
  • MSDS
  • About Us
  • About Us
  • News
  • Contact Us
  • Products

    Eaton Alloys PTE LTD. was established in 2011 (as Eaton Alloys Limited) and has grown consistently over this time to become a specialized supplier for specialty metals widely used in oil a

    Online Documents

    Data Sheets & Technical Documents

    Download articles

    Products

    Online Documents

    Data Sheets & Technical Documents

    Download articles





    Singapore

    Add.: 139 Bedok North Avenue 3, #10-188, Singapore 460139
    Tel: 0065 9664 4411
    Email:tony@eatonalloys.com

    Web:www.eatonalloys.com

    China

    Add.: 489# Guanghua Dong 3rd Road, Chengdu, China, 610091
    Tel: 0086 28 81703462
    Email: sales@eatonalloys.com
    Web: www.eatonalloys.com


    Alloy 42


    合金42
    ASTM F30, 玻封合金,膨胀合金

    合金42是含镍量为41%的镍铁合金, 膨胀系数可控,因此广泛用于玻璃-uedbet提款封接的产品.该合金的膨胀性质非常接近1075玻璃, 因此多用于0120和0010玻璃的密封应用.

    应用
    合金42用于电子管,汽车灯,工业大灯,变压器, 电容绝缘套等玻璃—uedbet提款和陶瓷—uedbet提款的封接应用.

    化学成分
    镍 41.00%
    碳 0.05%以下
    硅 0.20%
    锰 0.40%
    铁 余量

    物理性能
    比重: 8.12
    密度: 0.2930 lb/in3
    平均比热:0.1200 btu/lb/°F
    平均热膨胀系数(70-650°F):3.00X10-6in/in/°F
    导热率(68-212°F):74.5 btu-in/hr/ft2/°F
    弹性模量(E): 21.5 X 103 ksi
    电阻(70°F):400.0 ohm-cir-mil/ft
    电阻的温度系数(70-212°F)
    回折温度:650°F
    居里温度:715°F
    熔距:2600°F

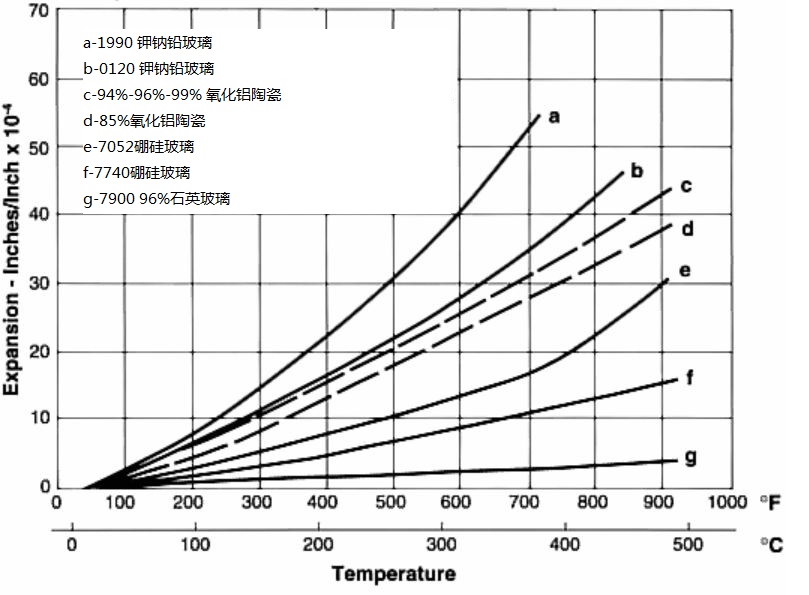

    热膨胀曲线—普通玻璃和陶瓷
    \

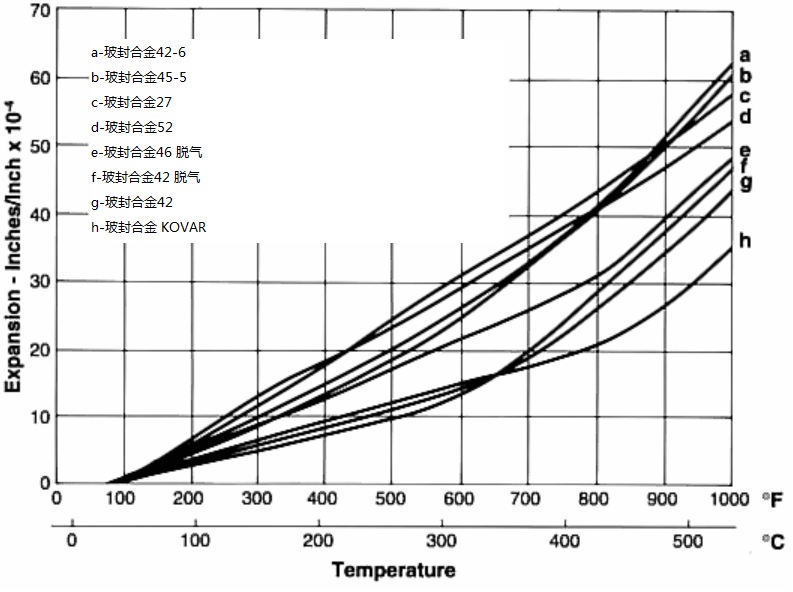

    热膨胀曲线—玻封合金
    \

    机械性能-退火态材料

    \

    热处理
    退火-加热到788°C,保温30分钟/in(厚度),然后空冷

    加工性能

    锻造
    锻造温度为1177-1204°C。保温时间不宜过长,以避免材料从炉氛围中吸收硫。

    冷镦
    合金42可以旋锻或冷镦加工

    落料和成型
    落料加工建议用硬度Rockwell B90的合金42. uedbet官网下载软件和小直径圆杆折弯(锐角),宜采用硬度Rockwell B93的材料。

    研磨和抛光
    请选用碳化硅砂轮,最好是柔性砂轮。抛光研磨的起始颗粒度建议为80号。

    焊接
    各种常规焊接方式均可选用。如果需要焊条,请用合金42的焊条。

    电镀
    合金42可以电镀或镀锌,方法同黑色uedbet提款。
