• Testing materials
  • Flexbar 16117
  • Flexbar 15158
  • 复制胶
  • Service
  • Zero Stock
  • Hard-To-Find Materials
  • Consignment Sales
  • Value-Added Service
  • Technical Support
  • Applications
  • Applications in Oil & Gas Industry
  • Artificial Lift
  • Completion
  • Drilling
  • Subsea Equipment
  • Applications in Electronics Industry
  • uedbet提款uedbet官网下载软件和uedbet提款箔
  • 电子电气
  • Articles
  • Alloying elements of stainless steel
  • Status of stainless steel(Temper)
  • Super alloy for key applications in oil and gas industry--MP35N
  • Price VS Quality
  • ROHS
  • DFARS
  • MSDS
  • About Us
  • About Us
  • News
  • Contact Us
  • Products

    Eaton Alloys PTE LTD. was established in 2011 (as Eaton Alloys Limited) and has grown consistently over this time to become a specialized supplier for specialty metals widely used in oil a

    Online Documents

    Data Sheets & Technical Documents

    Download articles

    Products

    Online Documents

    Data Sheets & Technical Documents

    Download articles





    Singapore

    Add.: 139 Bedok North Avenue 3, #10-188, Singapore 460139
    Tel: 0065 9664 4411
    Email:tony@eatonalloys.com

    Web:www.eatonalloys.com

    China

    Add.: 489# Guanghua Dong 3rd Road, Chengdu, China, 610091
    Tel: 0086 28 81703462
    Email: sales@eatonalloys.com
    Web: www.eatonalloys.com


    Invar36


    Invar 36®
    4J36, 殷钢,因瓦,膨胀合金,ASTM B753

    Invar36®是含镍36%的铁镍合金。在204°C以下,它的热膨胀系数大约为碳钢的十分之一

    应用
    随温度变化,尺寸变化要求很小的环境,常常使用Invar36,例如电子部件,飞机控制,光学设备,激光设备等。

    化学成分
    0.02%
    0.20%
    锰  0.35%
    36.00%
    余量

    物理性能
    比重:8.05
    密度:0.291lb/in3
    平均比热:0.1230 Btu/lb/°F

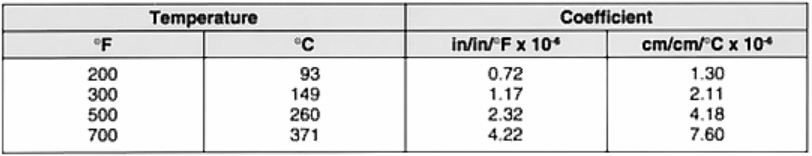

    平均热膨胀系数:
    200°F 0.720 X 10-6 in/in/°F
    300°F 1.17 X 10-6 in/in/°F
    500°F 2.32 X 10-6 in/in/°F
    700°F 4.22 X 10-6 in/in/°F
    \

    导热率:72.85 btu-in/hr/ft2/°F
    弹性模量(E):
    退火态,棒料&uedbet官网下载软件: 20.5 X 103 ksi
    冷轧: 21.5 X 103 ksi
    电阻(70°F):495.0 ohm-cir-mil/ft
    电阻的温度系数(70-212°F):6.11 X 10-4ohm/ohm/°F
    居里温度:535°F
    熔距:2600°F

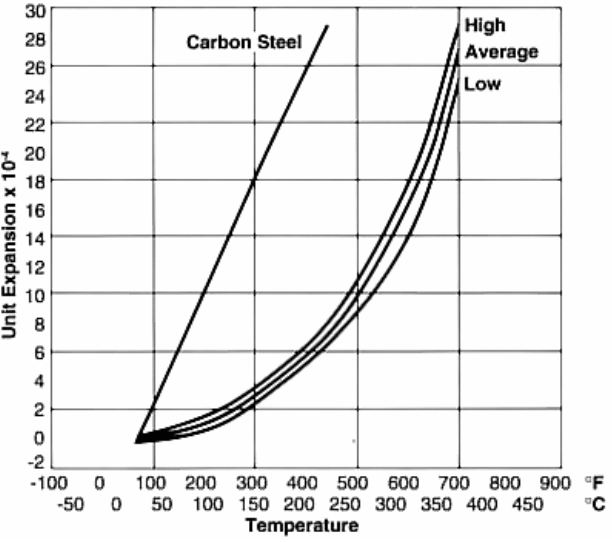

    热膨胀曲线对比图 Invar36 VS 碳钢
    \

    磁性

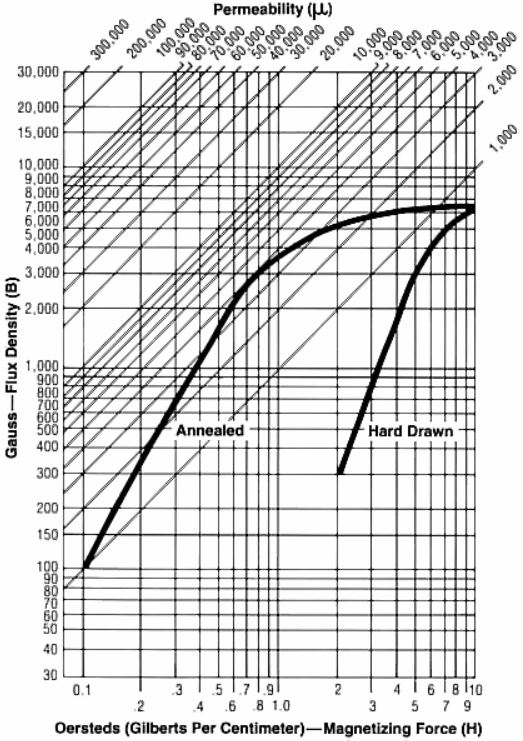

    DC磁通量曲线
    \

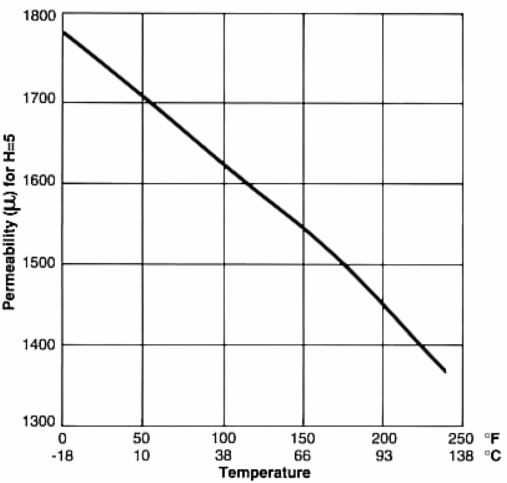

    磁通量 VS 温度特性
    材料为退火态。H=5 oersteds
    \

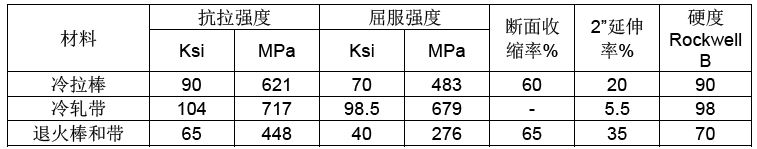

    机械性能

    \

    热处理

    优化尺寸稳定性的热处理
    冷作加工的应力会导致尺寸稳定性轻微变化,这种变化与时间和温度相关。
    为了优化尺寸稳定性,可将材料加热至815°C,保温30分钟/厚度in,水淬,然后重新加热至315°C,保温1个小时,最后空冷。

    退火

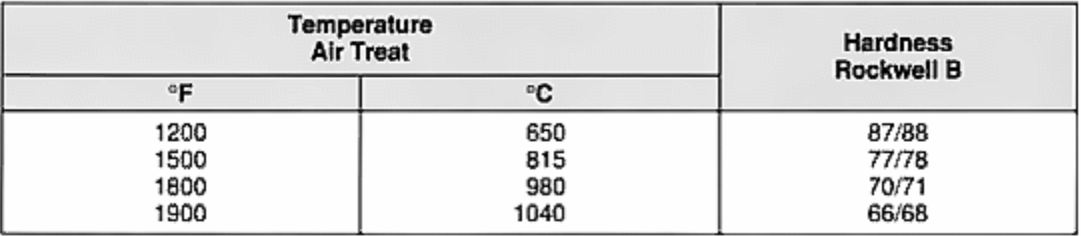

    加热至790°C,保温30分钟/厚度in,然后空冷。温度超过538°C时可以去除冷作应力。温度越高,退火态硬度则越低,如下表所示。
    样件保温5分钟
    \

    加工性能

    锻造
    锻造需要注意的是加热要快,避免长时间放置在炉中。如果加热时间过长,材料吸收气室中的硫和氧化物会产生表面龟裂。锻造温度为1100-1180°C。

    落料和成型加工
    落料加工宜采用硬度为Rockwell B90的材料。深冲压加工宜采用硬度为Rockewell B75的退火态uedbet官网下载软件。

    磨削和抛光
    请用金刚砂轮,最好用不加负荷的柔性砂轮。抛光处理宜采用No.80 砂砾起步。

    焊接
    Invar36适用于常规的焊接方法。需要注意的是不能过度加热至熔态,以避免熔态uedbet提款溅落,在焊接区域形成坑洞。如需焊条,需用Invar材料的焊条。

    钎焊
    银合金和不含锌的合金可用于Invar36的钎焊。钎焊前,Invar36需做退火。注意焊点位置的设计,避免Invar36在钎焊过程中处于受拉状态。

    电镀
    可用处理黑色合金的方法对Invar36进行镀铬,镀镉,镀镍和镀锌的处理。



    注:Invar36®是Carpenter Technology Corporation的注册商标。
