• Testing materials
  • Flexbar 16117
  • Flexbar 15158
  • 复制胶
  • Service
  • Zero Stock
  • Hard-To-Find Materials
  • Consignment Sales
  • Value-Added Service
  • Technical Support
  • Applications
  • Applications in Oil & Gas Industry
  • Artificial Lift
  • Completion
  • Drilling
  • Subsea Equipment
  • Applications in Electronics Industry
  • uedbet提款uedbet官网下载软件和uedbet提款箔
  • 电子电气
  • Articles
  • Alloying elements of stainless steel
  • Status of stainless steel(Temper)
  • Super alloy for key applications in oil and gas industry--MP35N
  • Price VS Quality
  • ROHS
  • DFARS
  • MSDS
  • About Us
  • About Us
  • News
  • Contact Us
  • Products

    Eaton Alloys PTE LTD. was established in 2011 (as Eaton Alloys Limited) and has grown consistently over this time to become a specialized supplier for specialty metals widely used in oil a

    Online Documents

    Data Sheets & Technical Documents

    Download articles

    Products

    Online Documents

    Data Sheets & Technical Documents

    Download articles





    Singapore

    Add.: 139 Bedok North Avenue 3, #10-188, Singapore 460139
    Tel: 0065 9664 4411
    Email:tony@eatonalloys.com

    Web:www.eatonalloys.com

    China

    Add.: 489# Guanghua Dong 3rd Road, Chengdu, China, 610091
    Tel: 0086 28 81703462
    Email: sales@eatonalloys.com
    Web: www.eatonalloys.com


    X-750

    X-750 Alloy
    UNS N07750, AMS5667, AMS5668, AMS5669, AMS5670, AMS5671, MIL-N-8550

    合金X-750是一种可沉淀硬化的合金,超级耐受化学腐蚀和氧化,经过适当的热处理,它在高达816°C的高应力环境中,具有很高的硫化开裂强度和很低的蠕变率。
    该材料可用于汽轮机,喷气发动机,核电厂设备的结构件及热处理夹具,成型工装,挤出模具等。

    化学成分


    碳          0.08%以下
    硫          0.01%以下
    铬          14.00-17.00%
    钴          1.00%以下
    铝          0.40-1.00%
    镍+钴           70.00%以下
    锰          0.30%以下
    硅          0.50%以下
    铜          0.50%以下
    钛          2.25-2.70%
    钶+钽           0.70-1.20%
    铁          5.00-9.00%


    耐腐蚀能力

    X-750合金对氯离子的应力腐蚀开裂有非常优异的耐受力,在多种氧化环境中也展现出令人满意的抵抗能力。在许多介质中,该材料的耐腐蚀能力和合金600很相似。
    硝酸
    良好
    硫酸
    一般
    磷酸
    一般
    乙酸
    一般
    氢氧化钠
    良好
    盐雾(NaCl)
    良好
    海水
    一般
    酸性油气
    一般
    潮湿
    优秀



    物理性质

    密度:0.3000 lb/in3
    平均比热:77-212°F  0.1000 Btu/lb/°F
              77-1652°F 0.1300 Btu/lb/°F

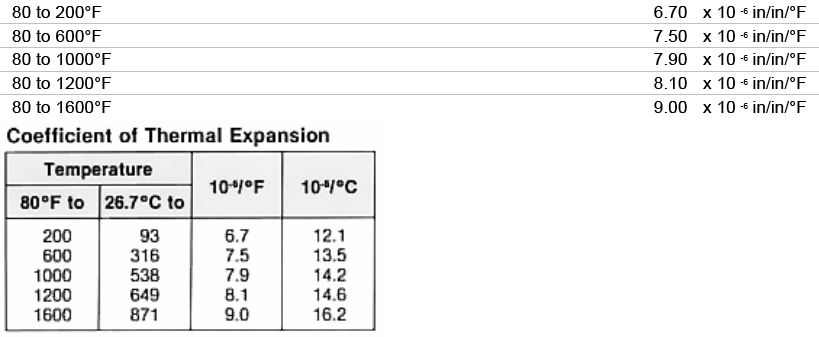

    平均热膨胀系数
    \

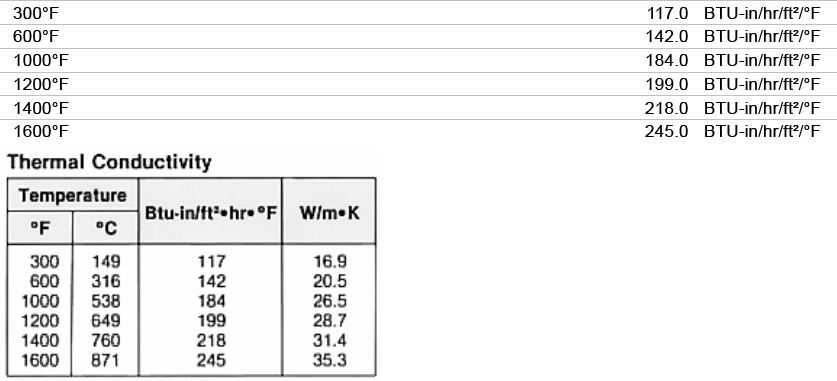

    导热率
    \

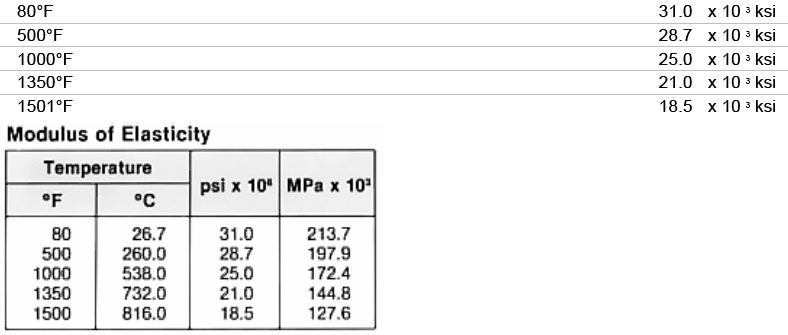

    弹性模量(E)
    \

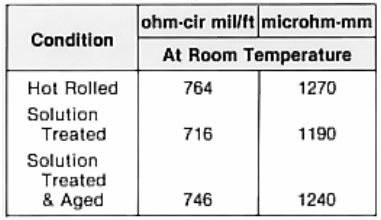

    电阻
    \
    \

    熔距:2540-2600°F

    机械性能

    热处理1:1149°C固溶热处理,2-4小时,空冷;843°C中间时效,24小时,空冷;704°C最终时效,20小时,空冷

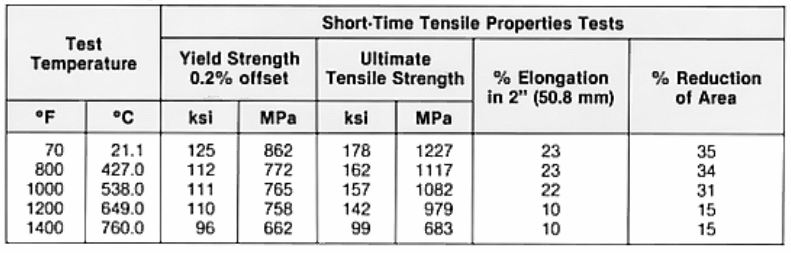

    抗拉性能
    \

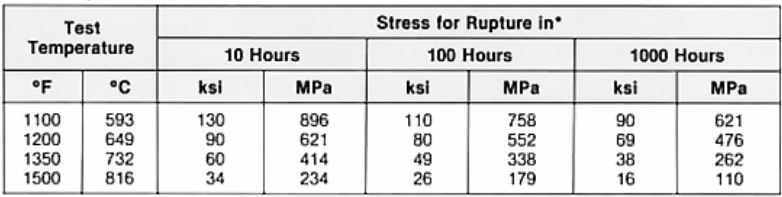

    应力开裂测试数据
    \

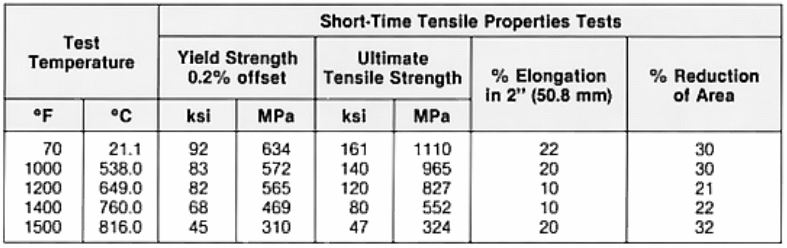

    热处理2: 885°C应力平衡处理,24小时,空冷;704°C沉淀时效,20小时,空冷
    \


    热处理

    所有热处理状态下,X-750合金都是奥氏体。根据用途,X-750有多种热处理方式。常用的两种如下:

    1.    为获取593°C以上高温的最高蠕变强度,弛豫强度和开裂强度
    在1149°C固溶处理2-4小时,空冷
    在843°C中间时效,24小时,空冷
    在704°C最终时效,20小时,空冷

    2.    为获取在室温条件下最高的屈服强度和抗拉强度
    在885°C应力平衡,24小时,空冷
    在704°C沉淀时效,20小时,空冷

    加工性能

    炉温应为1149°C,最佳起始温度为1066-1093°C。如果应用温度在593°C以下,可以结合热处理和冷作加工以获取更高的强度,两者的强化作用是叠加的。
    机加
    X-750合金加工时硬化很快,比标准铁素体合金和马氏体合金都更难加工。该材料的应力平衡状态常用于机加。由于切削力较大,机加刀具必须有足够的力量,配合较慢的切削速度。刀具必须有很好的光面精整,锋利且刚硬。为避免加工硬化,需保持连续平稳的切削操作,因此设备反冲力需要降至最低,刀具和工件需有足够的支撑。

    焊接
    应力平衡状态的X-750可以焊接。焊接后,在885°C进行热处理,然后固溶处理并时效硬化。 如果该工艺路线不可行,需用固溶态材料进行焊接,焊接后做时效硬化。在885°C进行短时间的应力释放,可做也可不做。焊接受热区域会软化材料,因此焊点应设置在蠕变较低的区域。
