• Testing materials
  • Flexbar 16117
  • Flexbar 15158
  • 复制胶
  • Service
  • Zero Stock
  • Hard-To-Find Materials
  • Consignment Sales
  • Value-Added Service
  • Technical Support
  • Applications
  • Applications in Oil & Gas Industry
  • Artificial Lift
  • Completion
  • Drilling
  • Subsea Equipment
  • Applications in Electronics Industry
  • uedbet提款uedbet官网下载软件和uedbet提款箔
  • 电子电气
  • Articles
  • Alloying elements of stainless steel
  • Status of stainless steel(Temper)
  • Super alloy for key applications in oil and gas industry--MP35N
  • Price VS Quality
  • ROHS
  • DFARS
  • MSDS
  • About Us
  • About Us
  • News
  • Contact Us
  • Products

    Eaton Alloys PTE LTD. was established in 2011 (as Eaton Alloys Limited) and has grown consistently over this time to become a specialized supplier for specialty metals widely used in oil a

    Online Documents

    Data Sheets & Technical Documents

    Download articles

    Products

    Online Documents

    Data Sheets & Technical Documents

    Download articles





    Singapore

    Add.: 139 Bedok North Avenue 3, #10-188, Singapore 460139
    Tel: 0065 9664 4411
    Email:tony@eatonalloys.com

    Web:www.eatonalloys.com

    China

    Add.: 489# Guanghua Dong 3rd Road, Chengdu, China, 610091
    Tel: 0086 28 81703462
    Email: sales@eatonalloys.com
    Web: www.eatonalloys.com


    718


    718合金


    718 NACE
    NACE MR 0175, UNS N07718


    718 NACE 是按照NACE MR-01-75规范制造的镍基合金。和718 AMS的区别在于,化学成分有所调整,成分的范围缩小,退火和时效的温度不同,从而获取不同的材料性质。718NACE的机械性能有所降低(屈服强度从150ksi降至120ksi),但是韧性更佳,耐腐蚀能力更好。718NACE硬度最高为40HRC,也低于718 AMS。但是718NACE的综合性能更适合用于含硫化氢和二氧化碳气体的油气环境,例如用于制造阀门,管接头,MWD/LWD部件,打捞工具,泵轴,井口组件等。

    通过热处理,可将718 AMS等级的材料转化成718 NACE,但是这个工艺很复杂,故不推荐。最好还是用原厂按NACE规范生产的718。虽然化学成分有一点差异,718 NACE的UNS编号仍是N07718,和718 AMS一致。

    化学成分

    元素
    NACE MR0175
    AMS5662/AMS5663/AMS5664
    0.045 max
    0.08 max
    0.35 max
    0.35 max
    0.35 max
    0.35 max
    0.010 max
    0.015 max
    0.010 max
    0.015 max
    17.00-21.00
    17.00-21.00
    50.00-55.00
    50.00-55.00
    2.80-3.30
    2.80-3.30
    钶+钽 4.87-5.20
    4.75-5.50
    0.80-1.15
    0.65-1.15
    0.40-0.60
    0.20-0.80
    1.00 max
    1.00 max
    --
    0.05 max
    60 ppm max
    0.006 max
    0.23 max
    0.30 max
    余量
    余量

    机械性能
    抗拉强度: 150ksi 以上
    屈服强度: 120-145ksi
    4D延伸率:20%以上
    断面收缩率(dia≤10”): 35%以上
    断面收缩率(dia>10”): 25%以上
    硬度:30-40HRC
    V型缺口冲击强度(-59°C或更低):
    平均能量:35ft/lbs (47J)以上
    单次最低能量:30ft/lbs (40J)

    热处理
    1021-1052°C固溶退火1-2.5小时,然后水淬。直径小于3.5”的棒料可用水淬或空冷。774-802°C时效6-8小时,然后空冷。
    热处理需由钢厂进行,或者钢厂指导下进行。


    718 AMS
    AMS5662, AMS5663, AMS5664, UNS N07718


    718合金是一款可沉淀硬化的镍基合金,在高达704°C的高温环境下,仍展现出很高的屈服强度,抗拉强度和蠕变开裂强度。718合金的时效硬化反应较迟缓,因此在退火和焊接的过程中不会随加热和冷却而硬化。相比于其他添加了铝和钛的镍基超级合金,718合金的焊接性能非常优秀。
    AMS5662是718的初始状态,也是AMS等级中最软的状态。通过热处理,AMS5662可以转换成AMS5663。热处理方法有两种,一种可以优化冲击性能,另一种则可优化抗拉和蠕变开裂性能。AMS5662的硬度约为20-25HRC,通过时效处理可提高到36-44HRC。
    AMS5664和AMS5662、5663的区别更大一些,是一种不同的材料,涉及到更加复杂的成形工艺,使材料具有更高的抗拉和屈服强度,同时满足一定的晶粒结构要求。AMS5664适用于对强度要求更高的航空应用。

    应用
    喷气式发动机和高速机身零件,例如轮子,涡轮机叶片,垫片,高温螺栓,紧固件等。

    化学成分

    0.08 max
    0.35 max
    0.35 max
    0.015 max
    0.015 max
    17.00-21.00
    50.00-55.00
    2.80-3.30
    4.75-5.50
    0.65-1.15
    0.20-0.80
    1.00 max
    0.05 max
    0.006 max
    0.30 max
    余量


    物理性能

    密度: 0.2970 lb/in3
    平均热膨胀系数
    77-200°F 7.10 X 10-6in/in/°F
    77-400°F 7.50 X 10-6in/in/°F
    77-600°F 7.70 X 10-6in/in/°F
    77-800°F 7.90 X 10-6in/in/°F
    77-1000°F 8.00 X 10-6in/in/°F
    77-1200°F 8.40 X 10-6in/in/°F
    77-1400°F 8.90 X 10-6in/in/°F
    \

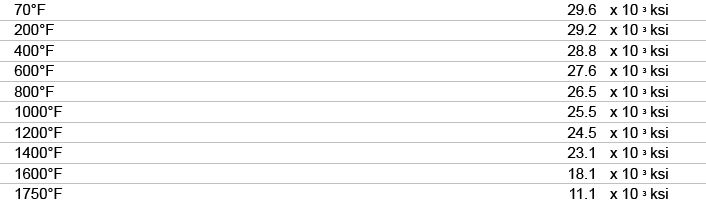

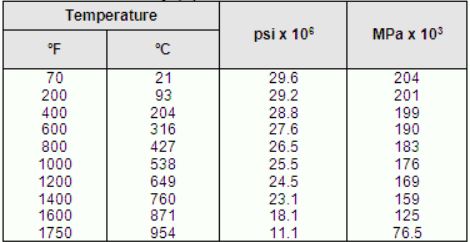

    弹性模量(E)

    \

    \

    电阻(70°F):728.0 ohm-cir-mil/ft
    熔距: 2200-2450°F

    机械性能

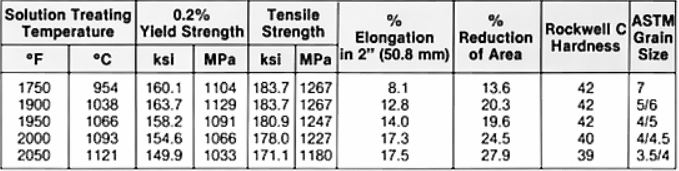

    固溶处理的温度对718材料横向室温性能的影响
    \
    注:测试样件为边长4”的四方块料。测试样件按表格中的温度进行固溶处理2个小时,空冷。时效处理为718°C处理8个小时,按56°C/小时的速度冷却至621°C,保温8个小时,然后空冷。


    固溶处理的温度对718材料横向应力开裂性能的影响
    \
    注:测试样件为边长4”的四方块料。按照表格所示的温度固溶处理2个小时,空冷,然后718°C时效处理8个小时,按56°C/小时的速度炉冷至621°C,保温八个小时,最后空冷。

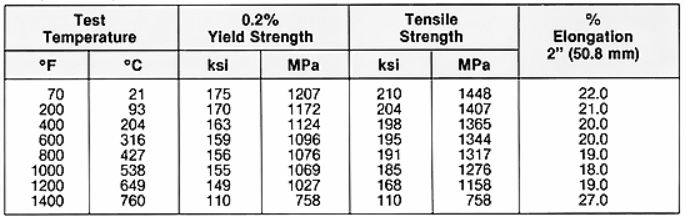

    升温抗拉测试
    \
    注:测试样件为dia12.7mm圆棒,982°C热处理1小时,空冷+718°C时效8小时,冷却至621°C,保温8小时,然后空冷。

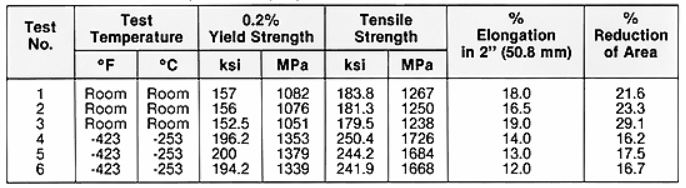

    低温抗拉测试
    \
    注:测试样件为边长101.6mm的四方块料,按1066°C热处理2个小时,空冷+718°C时效8个小时,炉冷至621°C,保温8小时,然后空冷。

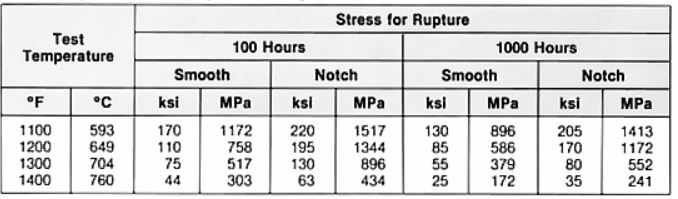

    应力开裂测试
    \
    注:982°C热处理1个小时,空冷+718°C热处理8个小时,炉冷至621°C,保温8个小时,然后空冷。

    热处理

    方法1:获取最好的抗拉强度和应力开裂强度
    954-982°C,1小时,空冷+718°C ,8小时,按56°C/小时冷却至621°C,保温8个小时,然后空冷。
    方法2:获取最好的室温及低温的抗拉强度
    1066°C热处理1-2小时,空冷+718°C,8小时,按56°C/小时冷却至621°C,保温8个小时,然后空冷。

    加工性能

    热加工
    热加工的炉温不超过1121°C。如果工作温度在593°C以下,冷加工的温度范围控制在927-1010°C,可以提供锻造强度。锻造时避免长时间在炉中加热。


    机加
    退火态和时效硬化态都可机加。时效硬化态更方便断削,表面光洁度更好。退火态的材料,机加的刀具寿命稍微长一点。

    焊接
    718的退火态和时效态都可以焊接。时效态材料焊接时,焊接受热而软化的区域会产生变形。
