• Testing materials
  • Flexbar 16117
  • Flexbar 15158
  • 复制胶
  • Service
  • Zero Stock
  • Hard-To-Find Materials
  • Consignment Sales
  • Value-Added Service
  • Technical Support
  • Applications
  • Applications in Oil & Gas Industry
  • Artificial Lift
  • Completion
  • Drilling
  • Subsea Equipment
  • Applications in Electronics Industry
  • uedbet提款uedbet官网下载软件和uedbet提款箔
  • 电子电气
  • Articles
  • Alloying elements of stainless steel
  • Status of stainless steel(Temper)
  • Super alloy for key applications in oil and gas industry--MP35N
  • Price VS Quality
  • ROHS
  • DFARS
  • MSDS
  • About Us
  • About Us
  • News
  • Contact Us
  • Products

    Eaton Alloys PTE LTD. was established in 2011 (as Eaton Alloys Limited) and has grown consistently over this time to become a specialized supplier for specialty metals widely used in oil a

    Online Documents

    Data Sheets & Technical Documents

    Download articles

    Products

    Online Documents

    Data Sheets & Technical Documents

    Download articles





    Singapore

    Add.: 139 Bedok North Avenue 3, #10-188, Singapore 460139
    Tel: 0065 9664 4411
    Email:tony@eatonalloys.com

    Web:www.eatonalloys.com

    China

    Add.: 489# Guanghua Dong 3rd Road, Chengdu, China, 610091
    Tel: 0086 28 81703462
    Email: sales@eatonalloys.com
    Web: www.eatonalloys.com


    C276


    C-276
    UNS N10276, ASTM B574, ASTM B575, Hastelloy® C-276

    C-276是一种镍钼铬钨合金,具有优异的耐腐蚀性能和良好的锻制性能,适用于无机酸,有机/无机氯污染介质,甲酸,乙酸,乙酸酐,海水,盐水溶液的腐蚀环境,能够耐受坑蚀,缝隙腐蚀,应力腐蚀开裂。 C-276被认为是一种最通用的耐腐蚀材料。

    化学成分

    0.02%以下
    0.03%以下
    0.08以下
    余量
    2.5%以下
    3.00-4.50%
    锰  1.00%以下
    0.03%以下
    14.50-16.50%
    15.00-17.00%
    0.35%以下
    4.00-7.00%


    耐腐蚀能力
    C-276合金能够耐受多种化学环境的腐蚀,例如热的含无机酸的环境,有机/无机氯化物污染的介质,次氯酸盐,氯化物溶液,甲酸,乙酸,乙酸酐,海水和盐水溶液。

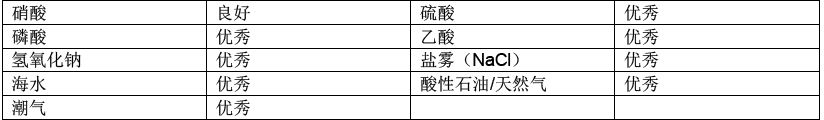

    下表是退火材料的耐腐蚀性能评级。耐腐蚀性能受很多因素影响,例如曝气, 腐蚀性杂质,速度,传热,孔隙,温度,浓度,pH值,应力,表面光洁度,异uedbet提款接触等。
    \

    等浓图显示了C-276耐受均匀腐蚀的能力,不包含局部腐蚀或速度的影响

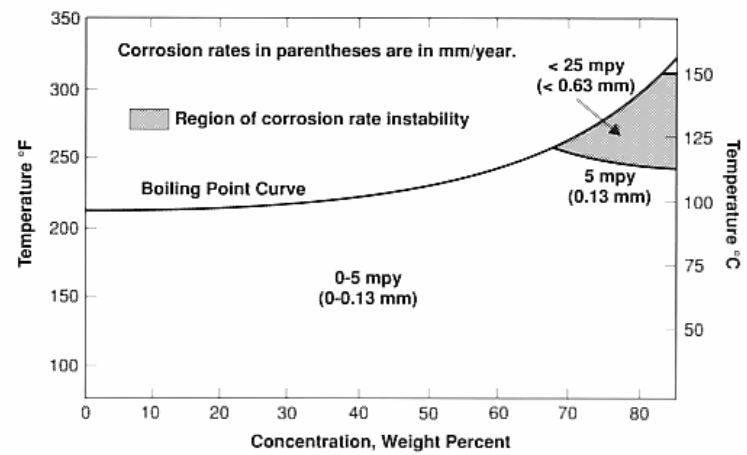

    C-276对磷酸腐蚀的耐受能力
    \

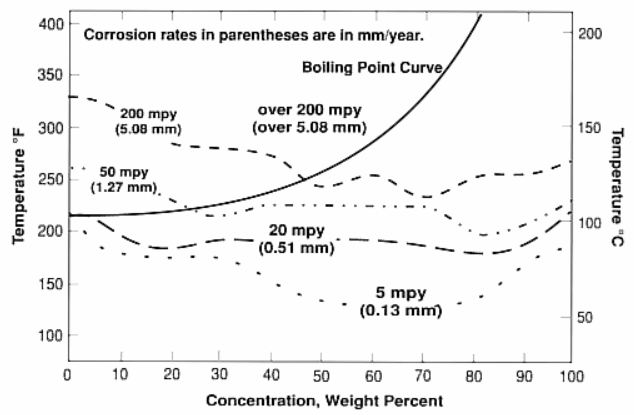

    C-276对硫酸腐蚀的耐受能力
    \

    均匀腐蚀的耐受能力
    \


    物理性质

    密度: 0.3210 lb/in3
    平均比热: 0.1020 Btu/lb/°F

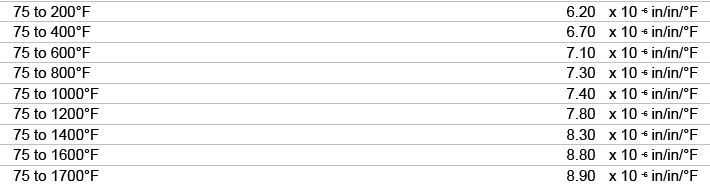

    平均CTE
    \

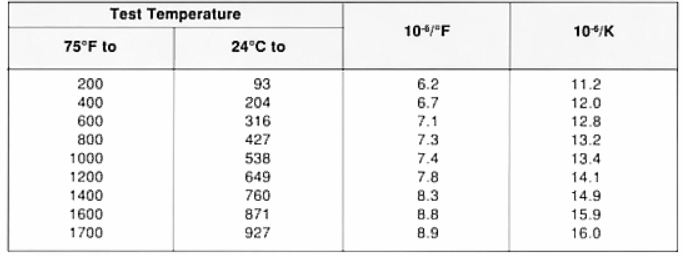

    平均热膨胀系数
    \

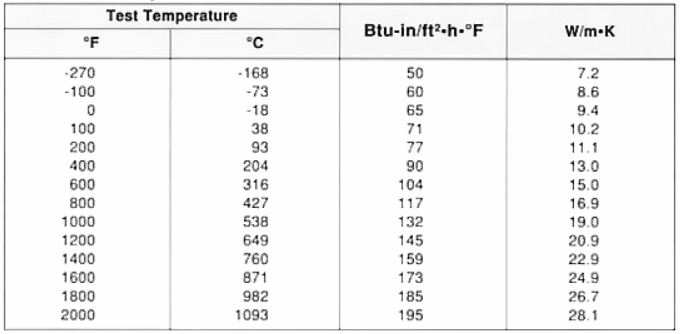

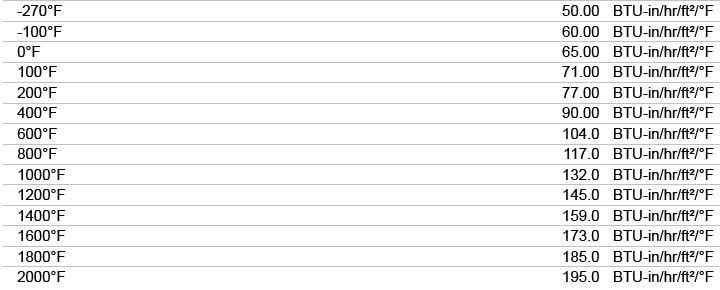

    导热率
    \
      \

    弹性模量(E) (75°F)   29.8 X 103ksi
    电阻(75°F)   782.2 ohm-cir-mil/ft
    熔距 2420-2500°F

    机械性能

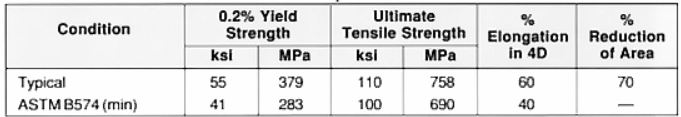

    室温抗拉性能—测试样棒固溶处理+水淬
    \


    热处理

    退火
    加热至1121-1149°C,加热时间为1小时/英寸厚度,然后水淬
    应力释放热处理效用不大,应该采用完全退火的热处理

    硬化
    C-276不能通过热处理提高硬度,只能冷作硬化。

    加工性能

    热加工
    锻造温度为1204°C。锻造后做一次退火可以获取最好的耐腐蚀性能。

    机加
    C-276可用常规方法加工。建议使用钨硬质合金刀具


    焊接
    C-276可用钨极气体保护焊,uedbet提款极气体保护焊,电弧焊和电阻焊。采用最小量的连续供热并保证充足的渗透可减少热开裂。不要使用氧乙炔焊,避免产生碳化。
    大多数化学和石化处理设备可用C-276的焊接状态。

    注:Hastelloy是Hanynes International公司的注册商标。
