• Testing materials
  • Flexbar 16117
  • Flexbar 15158
  • 复制胶
  • Service
  • Zero Stock
  • Hard-To-Find Materials
  • Consignment Sales
  • Value-Added Service
  • Technical Support
  • Applications
  • Applications in Oil & Gas Industry
  • Artificial Lift
  • Completion
  • Drilling
  • Subsea Equipment
  • Applications in Electronics Industry
  • uedbet提款uedbet官网下载软件和uedbet提款箔
  • 电子电气
  • Articles
  • Alloying elements of stainless steel
  • Status of stainless steel(Temper)
  • Super alloy for key applications in oil and gas industry--MP35N
  • Price VS Quality
  • ROHS
  • DFARS
  • MSDS
  • About Us
  • About Us
  • News
  • Contact Us
  • Products

    Eaton Alloys PTE LTD. was established in 2011 (as Eaton Alloys Limited) and has grown consistently over this time to become a specialized supplier for specialty metals widely used in oil a

    Online Documents

    Data Sheets & Technical Documents

    Download articles

    Products

    Online Documents

    Data Sheets & Technical Documents

    Download articles





    Singapore

    Add.: 139 Bedok North Avenue 3, #10-188, Singapore 460139
    Tel: 0065 9664 4411
    Email:tony@eatonalloys.com

    Web:www.eatonalloys.com

    China

    Add.: 489# Guanghua Dong 3rd Road, Chengdu, China, 610091
    Tel: 0086 28 81703462
    Email: sales@eatonalloys.com
    Web: www.eatonalloys.com


    350

    350
    UNS S35000, AISI 633, AMS5548, AMS5745

    350是一种添加了铬镍钼的不锈钢,可通过马氏体转变和沉淀硬化进行硬化处理。基于不同的热处理方式,350可以是奥氏体结构,具有最佳成型性能;也可以是马氏体结构,具有马氏体不锈钢的强度。该合金通常含有5-10%的delta铁素体。其耐腐蚀能力接近其他铬镍奥氏体不锈钢。
    350合金可用于汽轮机压缩机部件,例如叶片,刹车盘,转子,转轴等在室温和中温需要耐受高强度的零部件。

    化学成分

    碳   0.07-0.11%
    磷   0.04%以下
    硅   0.50%以下
    镍   4.00-5.00%
    氮   0.017-0.13%
    锰   0.50-1.25%
    硫   0.03%以下
    铬   16.00-17.00%
    钼   2.50-3.25%
    铁   余量

    耐腐蚀性能

    350合金耐腐蚀能力优于其他可淬硬的马氏体不锈钢。在普通环境和各种温和的化学环境中,350合金表现出良好的耐腐蚀能力。重复时效状态的材料易受晶间腐蚀,因为产生了碳化铬沉淀。但是如果材料按下面这个方法做了硬化处理,则可更好地耐受晶间腐蚀。
    提高350合金的应力腐蚀耐受能力,热处理方法是,加热至1010-1066°C,迅速冷却至室温,在-73°C冷却3个小时,然后重新加热至927-954°C,90分钟/英寸厚度,迅速冷却至室温,在-73°C冷却3个小时,然后在538°C回火3个小时。
    为达到最佳耐腐蚀状态,材料表面不得起皮,不能有润滑油,异物等。加工后,零件应彻底清洗并做钝化处理。

    物理性质

    比重:退火态—7.92;低温冷却,454°C回火态—7.81
    密度:退火态—0.2860 lb/in3;回火态—0.2820lb/in3
    熔距 2500-2550°F

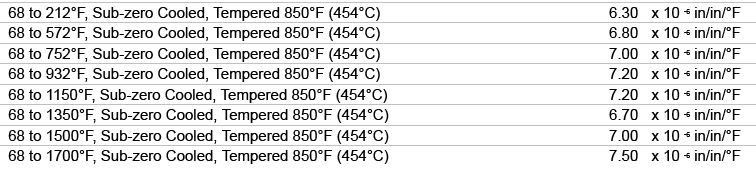

    平均热膨胀系数
    \

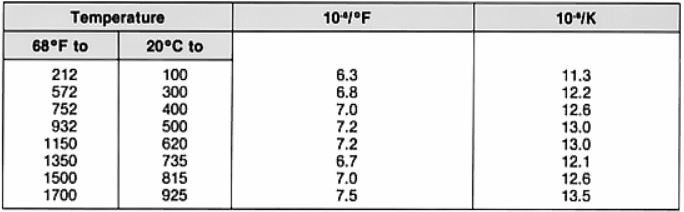

    平均热膨胀系数—低温冷却,454°C回火
    \

    导热率
    \

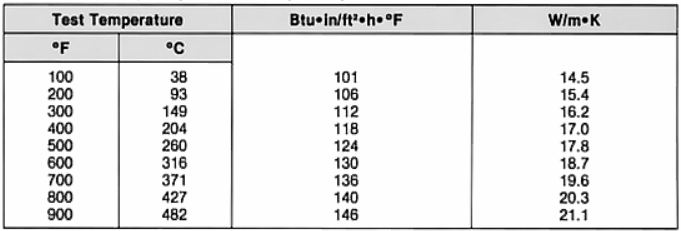

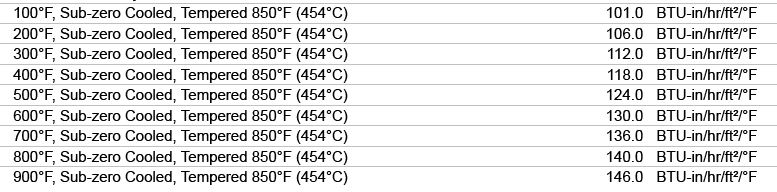

    导热率—低温冷却,454°C回火
    \

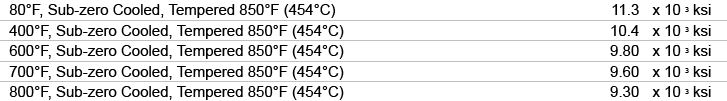

    弹性模量(E)
    \
    刚性模量(G)
    \

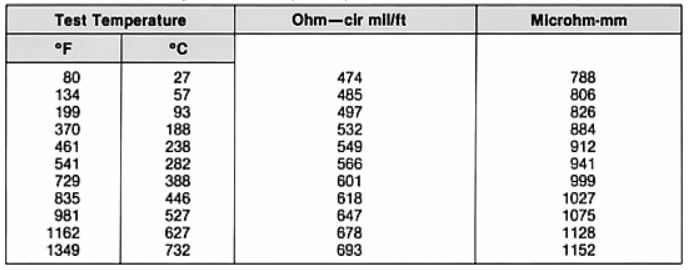

    电阻
     \

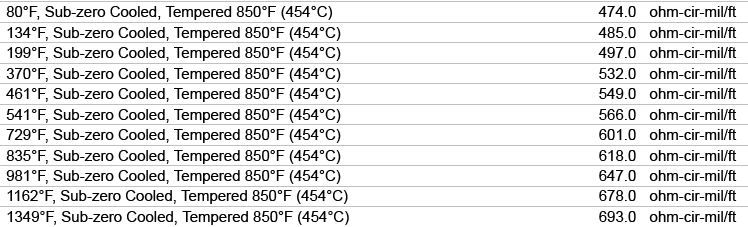

    电阻-低温冷却,454°C回火
    \

    机械性能

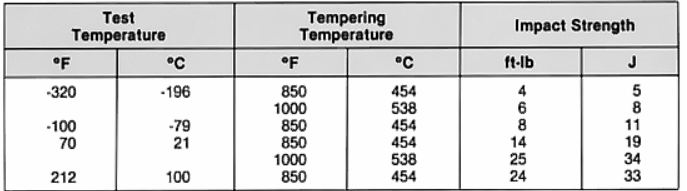

    温度对V型缺口冲击强度的影响—低温冷却,回火态
    \

    抗拉性能—低温冷却,回火态
    \

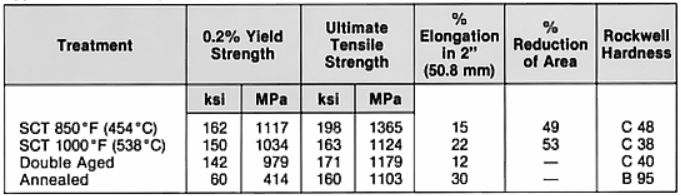

    室温机械性能
    \

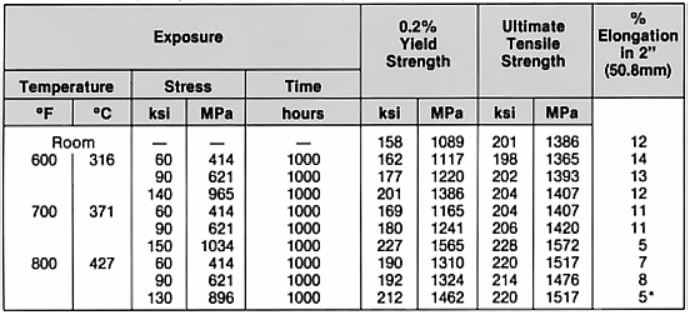

    暴露于高温并受应力后恢复室温的抗拉性能—低温冷却,回火态
    \

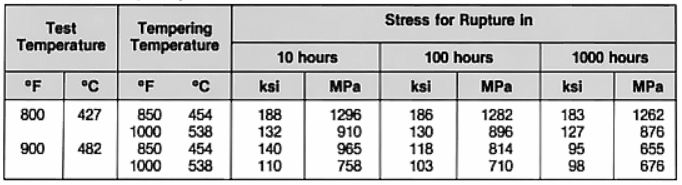

    应力开裂强度—低温冷却,回火态
    \

    热处理

    退火
    加热至1010-1066°C,迅速冷却至室温
    硬化
    两种方法硬化,一是先低温冷却再回火(简称SCT),二是重复时效(简称DA)。SCT方法得到的强度高于DA方法。SCT处理之前,材料应从932°快速冷却进行调质。对于DA,调质不是必须,但是建议采用。另外,建议退火处理后(1010-1066°C),先将材料在-73°C冷却3个小时,再做硬化处理。

    重复时效(DA)
    在732-760°C保温3个小时,空冷至室温,然后加热至440-468°C,保温2-3个小时,空冷。
    低温冷却
    在932°C调质90分钟/英寸厚度,迅速冷却,在-73°C冷却至少3个小时,然后在454°C或538°C回火至少3个小时。454°C回火态的强度和硬度最高,538°C回火态的韧度和应力腐蚀性能更好。

    过度回火态
    棒料和块料的供货状态通常是过度回火态。该状态的热处理过程是加热至745-801°C,3-4小时,空冷至室温,然后加热至538-593°C,3个小时,空冷,产生稳定的回火马氏体结构,最适宜机加。

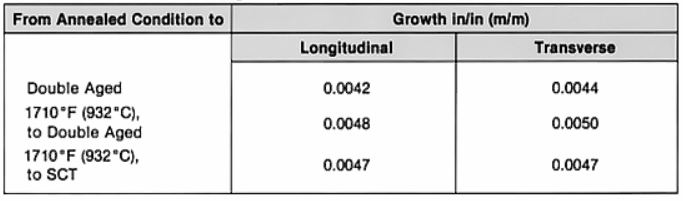

    热处理尺寸增长
    \

    加工性能

    热加工
    350材料可热加工。热加工的最高温度为1177°C。温度达1177°C,铁素体会增加。完工阶段的温度范围控制为927-982°C,可阻止晶粒粗化,提高碳化物的匀质沉淀。
    冷加工
    退火态的350合金基本就是奥氏体,成型性能类似300系列不锈钢,但是350的冷作硬化率更高。冷成型加工可导致马氏体转换,转换率和加工量成正比。如果形变量很大,可将材料加热至149°C或更高来减弱冷作硬化。硬化状态的350合金具有足够的韧度,可以做有限的成型和矫直加工。
    机加
    退火态的350比较软,有粘性,而且冷作硬化率很高,因此不建议机加退火态的350材料。最便于机加的状态是过度回火态。过度回火态机加需留足尺寸增大的余量,以便后续做硬化处理。如果机加精度要求非常高,需在硬化状态完成最终的机加工序

    350合金的加工参数

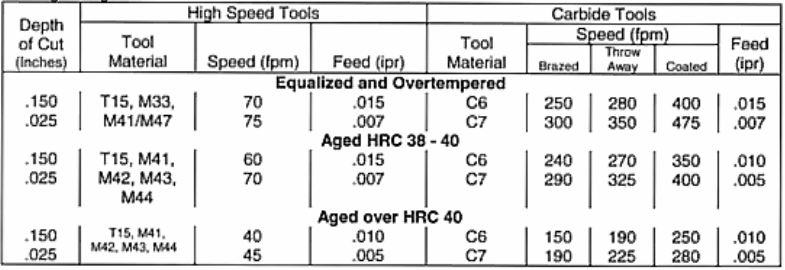

    车削—单点和组合刀具
    \

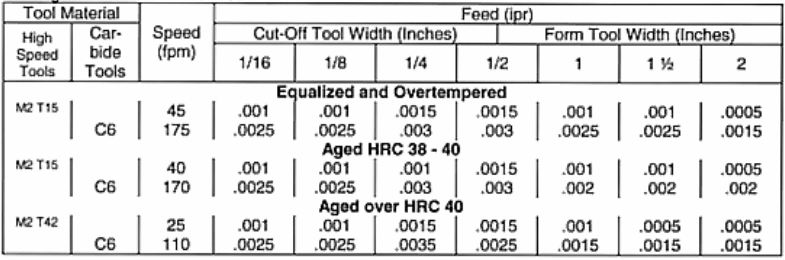

    车削—切断和成型刀具
    \

    粗铰孔
    \

    钻孔
    \

    螺纹板牙
    \

    铣端面
    \

    攻丝
    \

    拉孔
    \

    焊接
    350合金适用屏蔽熔焊和电阻焊。不建议用氧乙炔焊,因此焊接过程中会产生增碳。如需用填料,应用化学成分相匹配的填料,使焊缝和基体的性质相近。焊点设计,应避免应力集中,例如尖角,螺纹和半渗透焊接。如果焊接件强度要求不是很高,可以用标准的奥氏体不锈钢填料,例如E/ER308。
    钎焊
    熔点或流点在871-1038°C范围的普通银焊料或镍基焊料都可用于350合金的钎焊。如果钎焊温度超过932°C,焊接组件需降温至932°C,保温一段时间,然后再冷却至室温。
