• Testing materials
  • Flexbar 16117
  • Flexbar 15158
  • 复制胶
  • Service
  • Zero Stock
  • Hard-To-Find Materials
  • Consignment Sales
  • Value-Added Service
  • Technical Support
  • Applications
  • Applications in Oil & Gas Industry
  • Artificial Lift
  • Completion
  • Drilling
  • Subsea Equipment
  • Applications in Electronics Industry
  • uedbet提款uedbet官网下载软件和uedbet提款箔
  • 电子电气
  • Articles
  • Alloying elements of stainless steel
  • Status of stainless steel(Temper)
  • Super alloy for key applications in oil and gas industry--MP35N
  • Price VS Quality
  • ROHS
  • DFARS
  • MSDS
  • About Us
  • About Us
  • News
  • Contact Us
  • Products

    Eaton Alloys PTE LTD. was established in 2011 (as Eaton Alloys Limited) and has grown consistently over this time to become a specialized supplier for specialty metals widely used in oil a

    Online Documents

    Data Sheets & Technical Documents

    Download articles

    Products

    Online Documents

    Data Sheets & Technical Documents

    Download articles





    Singapore

    Add.: 139 Bedok North Avenue 3, #10-188, Singapore 460139
    Tel: 0065 9664 4411
    Email:tony@eatonalloys.com

    Web:www.eatonalloys.com

    China

    Add.: 489# Guanghua Dong 3rd Road, Chengdu, China, 610091
    Tel: 0086 28 81703462
    Email: sales@eatonalloys.com
    Web: www.eatonalloys.com


    Nitronic 60

    Nitronic60
    UNS S21800, ASTM A276, ASTM A479, AMS5848


    相比于钴合金和高镍材料,Nitronic60是一种低成本的耐磨损和擦伤材料。它的耐腐蚀性能优于304不锈钢,耐氯化物坑蚀的性能优于316不锈钢,室温的屈服强度是304和316的两倍。同时Nitronic60有很好的高温抗氧化性能和低温抗冲击性能。

    应用
    由于Nitronic60在室温和升温环境有出色的耐磨耐擦伤能力,因此广泛用于阀杆,阀座,阀芯,螺母,螺栓, 筛网,链条传动,插销,垫片,滚动轴承,泵的零部件,包括耐磨环和转子。

    化学成分
    0.060-0.080%
    7.50-8.50%
    0.040%以下
    0.030%以下
    3.70-4.20%
    16.00-17.00%
    8.00-8.50%
    0.75%以下
    0.75%以下
    0.10-0.18%
    0.050%以下
    0.020%以下
    0.0015%以下
    0.050%以下
    0.20%以下
    0.15%以下

    热处理
    Nitronic60不能通过热处理而硬化。Nitronic60的退火温度为1066°C,然后水淬。

    低温耐擦伤能力
    \

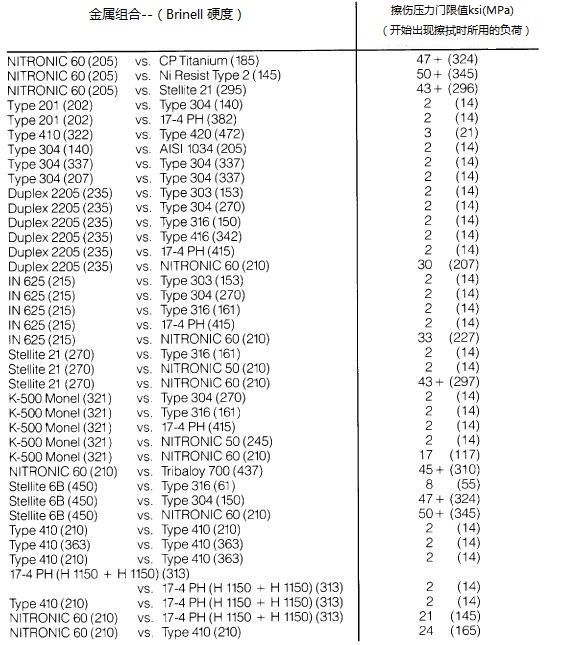

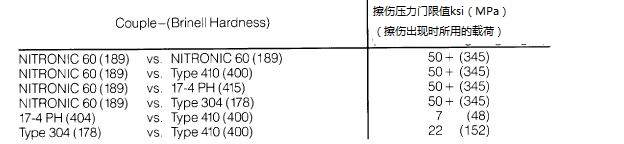

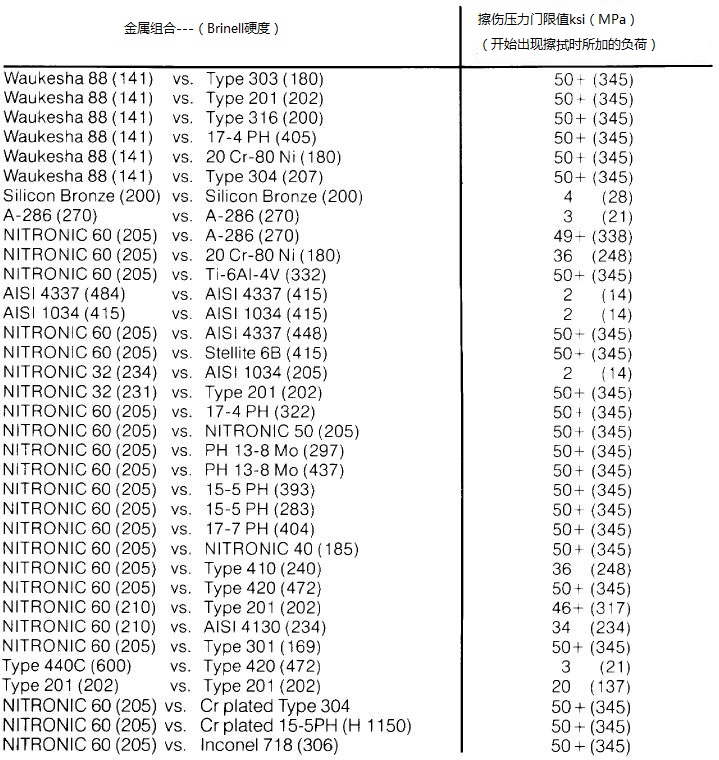

    耐擦伤能力
    \
    \

    耐擦伤性能在升温环境的应用
    Nitronic60制成的阀芯能胜任升温环境的应用。用不同的奥氏体不锈钢制排放控制蝶阀的成阀杆和垫圈,只有Nitronic60在整个工作温度区间能平稳工作,而其他材料在427-816°C温度区间出现擦伤。


    耐磨性能

    测试方法
    90°交叉的圆筒,无润滑油,负载71N, 105RPM或405RPM,室温,表面光洁度为120grit, 旋转10000周,丙酮清洗,多次测试,质量损失数据根据密度差异而修正。
    \

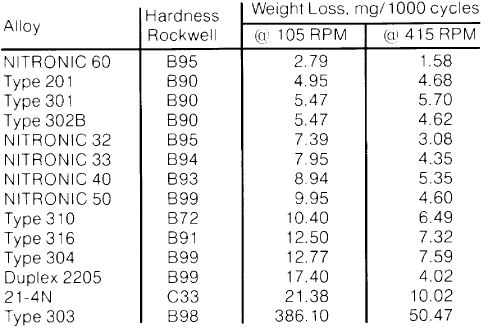

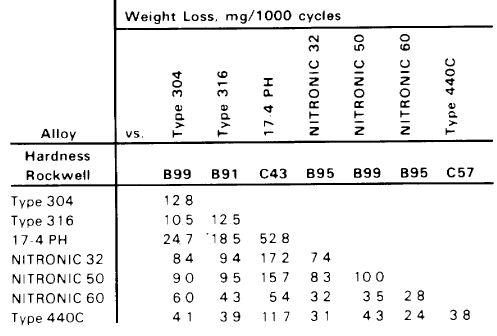

    奥氏体不锈钢的磨损兼容性
    \

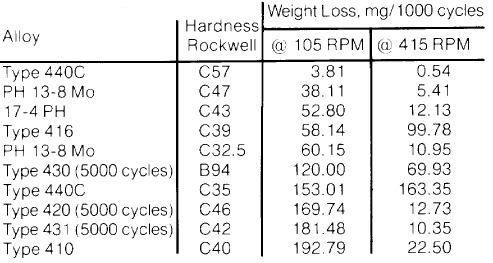

    马氏体和铁素体不锈钢的磨损兼容性
    \

    uedbet提款组合的磨损兼容性

    \

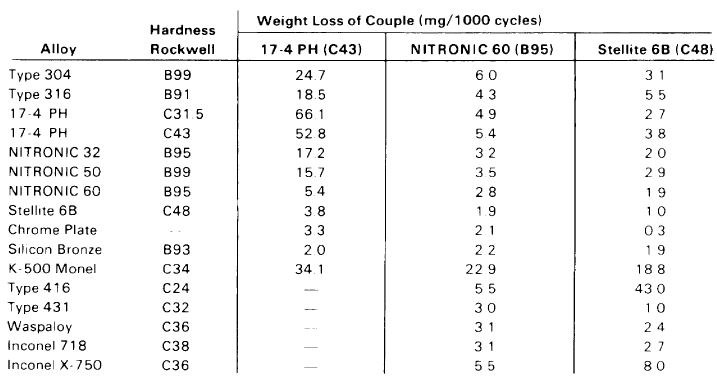

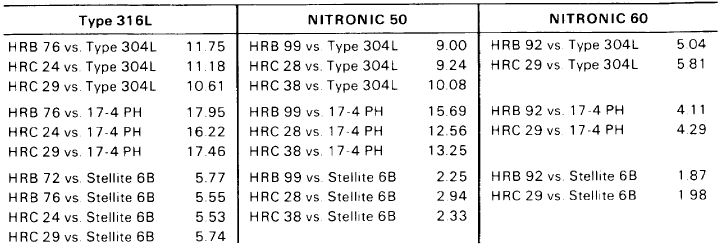

    Nitronic60、17-4PH和Stelite6B对多种uedbet提款的磨损对比
    \

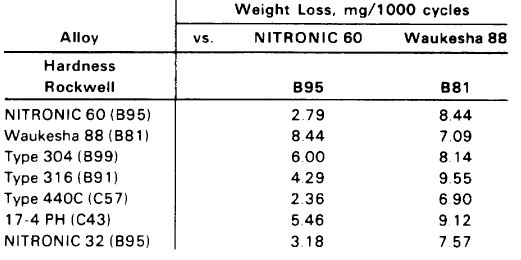

    Nitronic60和合金88对多种不锈钢的滑动测试的对比

    \

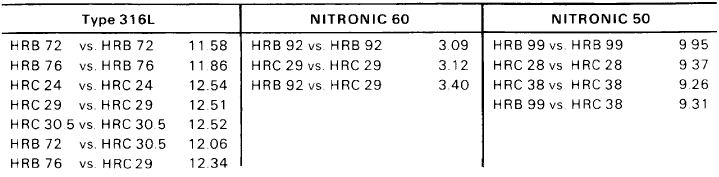

    硬度对奥氏体不锈钢耐磨性能的影响
    相同uedbet提款摩擦,1000周,质量损失(mg)
    \


    硬度对奥氏体不锈钢耐磨性能的影响
    相异uedbet提款摩擦,1000周,质量损失(mg)
    \

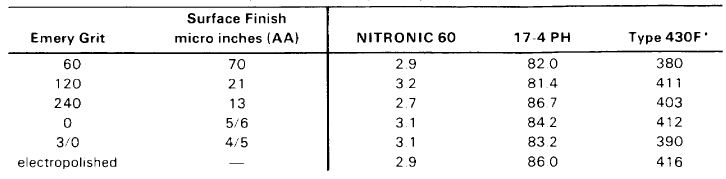

    表面光洁度对不锈钢耐磨性能的影响
    相同uedbet提款摩擦1000周,质量损失(mg)
    \

    升温环境的耐磨性能
    相比于钴合金和镍基的耐磨合金,Nitronic60的硬度不高,但是它在升温环境下的耐磨性能还是很优秀的。Nitronic60的耐磨性能来自表面形成的氧化物薄层和很高的应变强化能力。在正常的惰性气氛中,Nitronic60抗uedbet提款-uedbet提款磨损的能力也很好。

    Nitronic60的高温耐磨性能
    \
    测试环境:止推垫片,260°C, 500RPM, 489N, 4000周。


    微动磨损

    高负载的微小滑移振幅(40μm),例如震动零件的微小滑移震动,可导致微动磨损。在600°C这个温度,Nitronic60对微动磨损的抵抗能力可和718合金相媲美。

    孔隙腐蚀

    Nitronic60抵抗孔隙腐蚀的能力优于其他奥氏体不锈钢及高强度双向不锈钢,接近钴基合金。钴基合金是耐受孔隙腐蚀能力最强的合金
    实践证明,Nitronic60可成功用做立式离心泵的磨损环。有时候Nitronic50和60的组合可以替代钴合金,提供良好的耐磨和耐腐蚀性能。

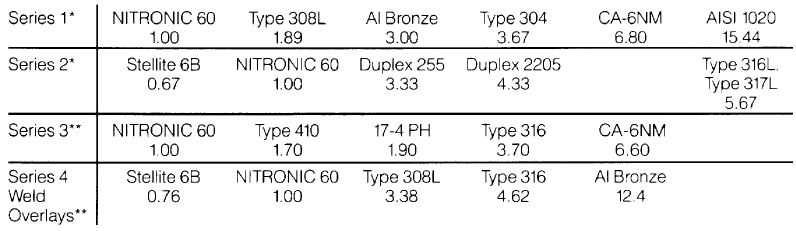

    孔隙腐蚀率
    \
    *实验室进行的超声振动测试, 20kHz,27°C, H2O, 0.05mm振幅
    **高压力喷射冲击装置。测试由泵制造厂或水电设备用户施行。

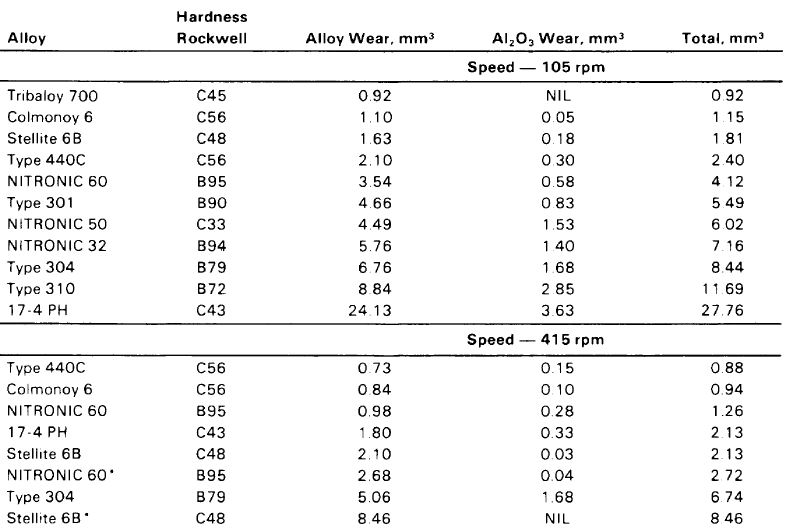

    不同合金和Al2O3的摩擦腐蚀**
    \

    *40000周
    **测试条件:测试样件为dia12.7圆饼和固定的Al2O3 圆饼dia6.4mm相摩擦,载荷71N,室温,10000周,干燥的空气环境,没有润滑油

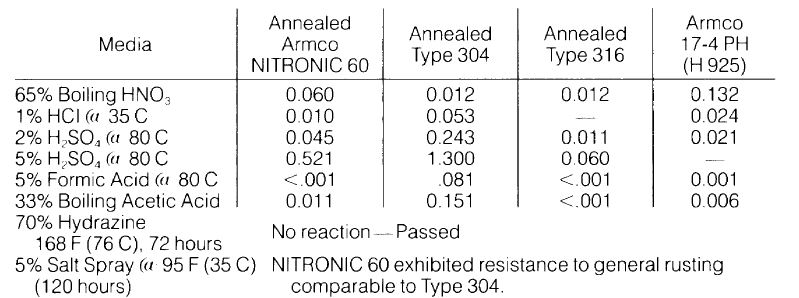

    耐腐蚀能力

    Nitronic60的耐腐蚀能力介于304和316之间,但是实践证明,在一个摩擦系统中,首先出现的是擦伤磨损, 导致尺寸变化,然后再出现腐蚀。因此设计工程师首要考虑的因素是磨损。虽然Nitronic60的耐腐蚀能力不如316,但是在实验室条件下,Nitronic60具有更好的抗氯化物坑蚀,应力腐蚀开裂和孔隙腐蚀的能力。
    \

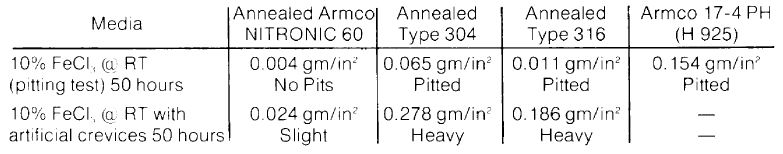

    氯化物坑蚀
    \

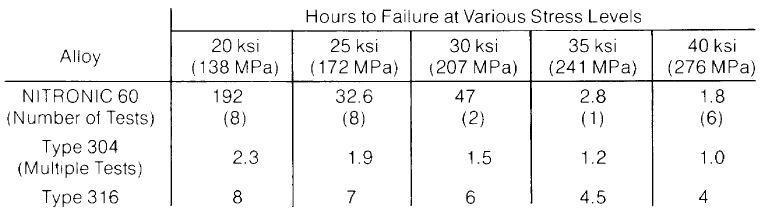

    应力腐蚀开裂
    (沸腾的42%MgCl2,4片有缺口受拉力的测试样片)
    \

    海水腐蚀
    同时放置Nitronic60,304和316的试棒在静止海水中室温浸泡6个月。Nitronic60对孔隙腐蚀的抵抗力优于304,比316稍微好一点。

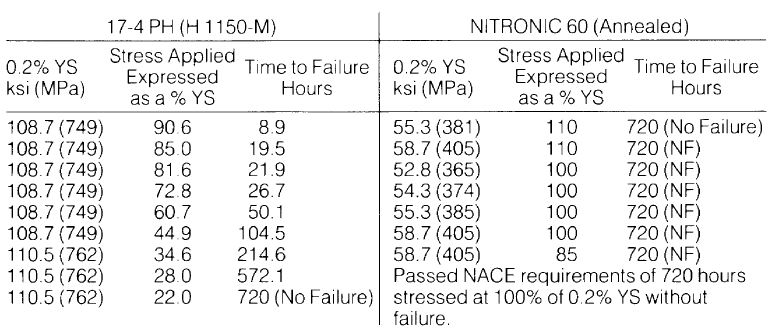

    硫化物应力开裂
    \

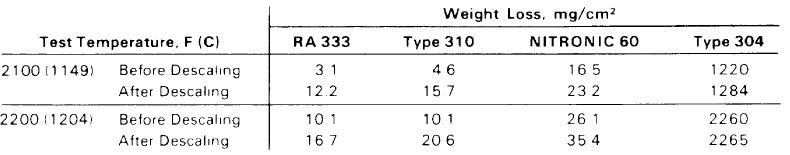

    抗氧化
    Nitronic60抗氧化的能力优于304和316,和309的抗氧化能力相似。
    \



    机械性能

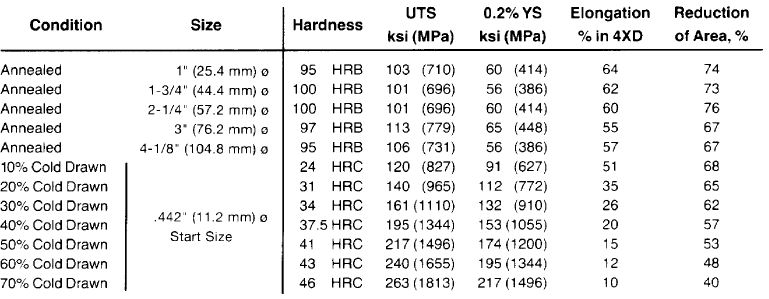

    室温抗拉性能
    \

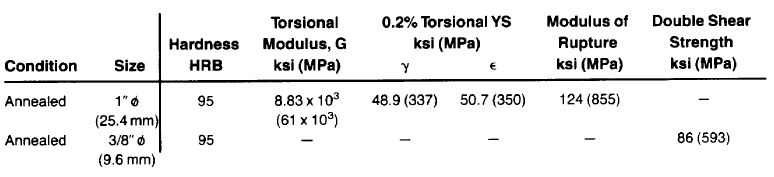

    室温抗扭力和抗剪力性能
    \

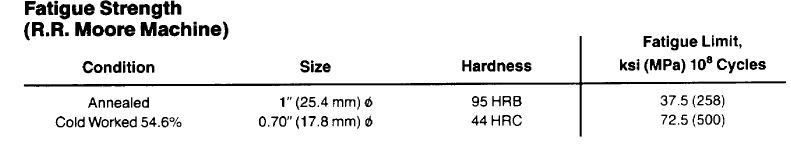

    疲劳强度
    \

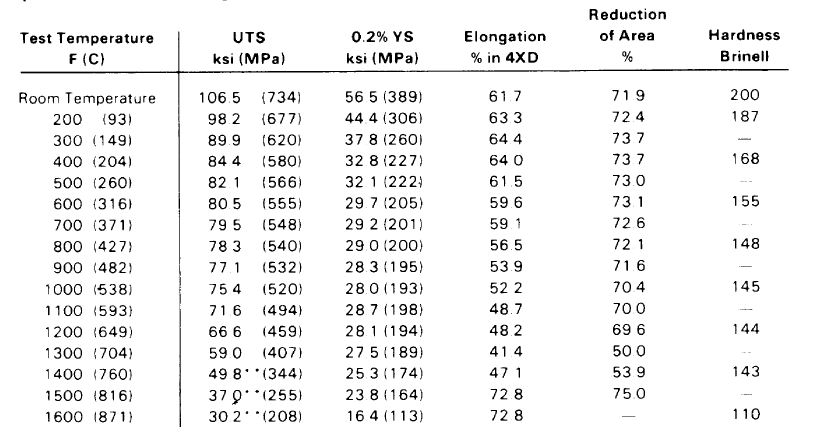

    升温环境下的机械性能
    测试样件为dia19.05和25.4的退火态圆棒
    \

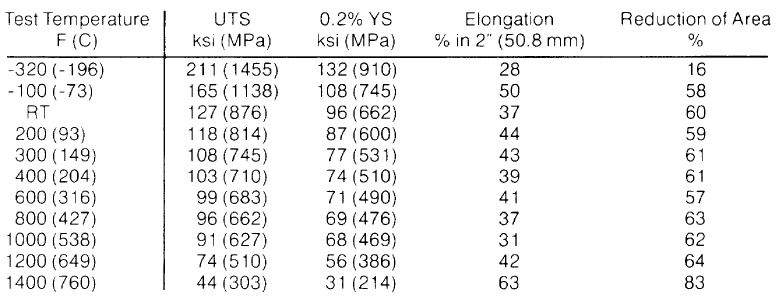

    升温环境的抗拉强度

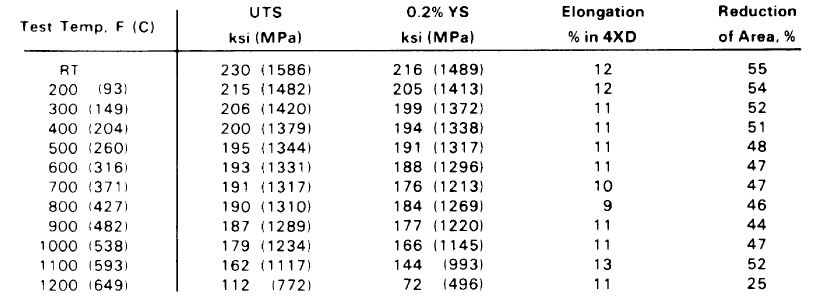

    测试样件为dia17.8mm的冷旋锻棒料,锻打率为54%
    \

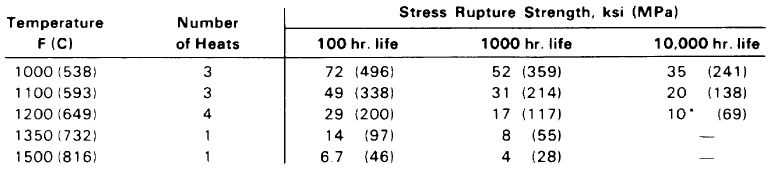

    升温环境下的应力开裂强度
    测试样件为dia16.0-25.4mm的退火态圆棒
    \

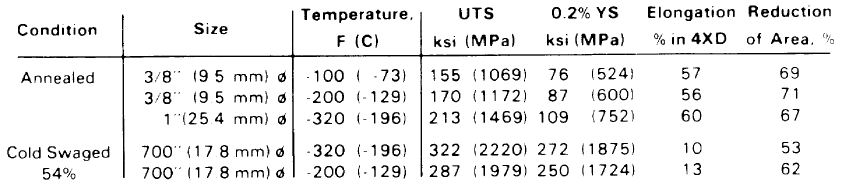

    低温抗拉性能
    \

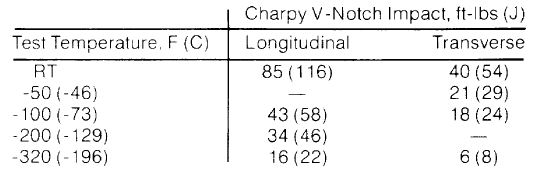

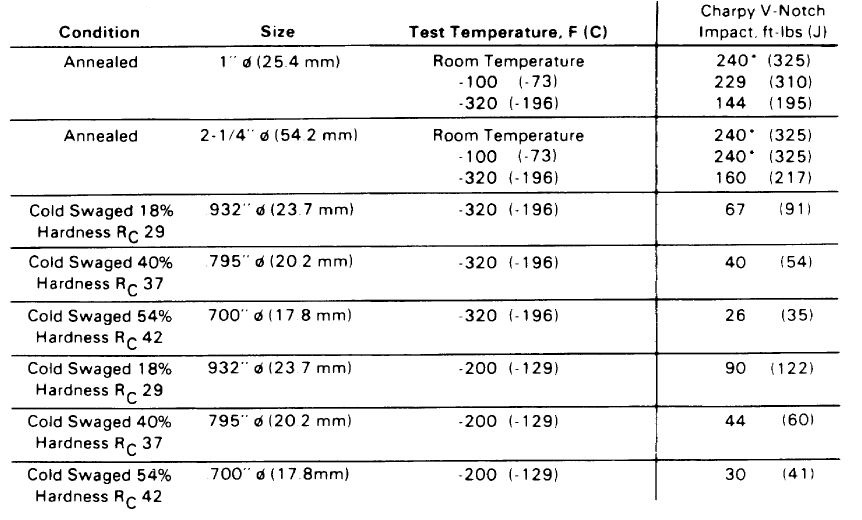

    冲击性能
    \

    Nitronic60的高强度状态(HS)

    通过特殊的加工处理,Nitronic60可达高强度状态。

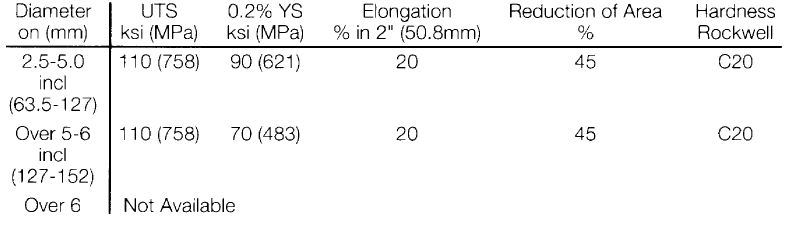

    Nitronic60 HS棒料的室温性能下限值
    \

    Nitronic60 HS的抗拉性能
    \

    Nitronic60 HS 零下温度的冲击强度 (dia88.9mm)
    \

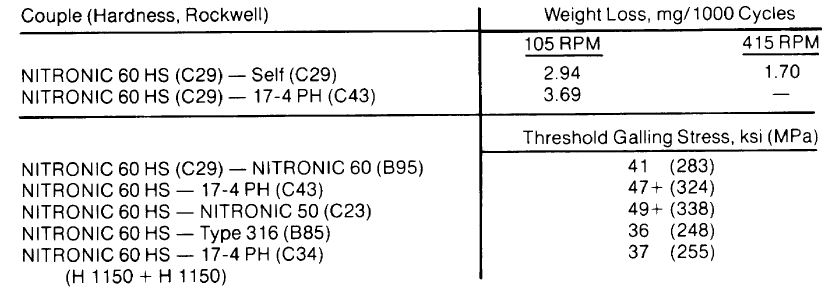

    Nitronic 60 HS的耐磨耐擦性能
    \

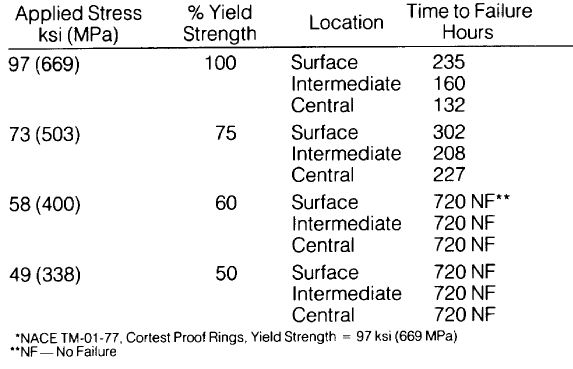

    Nitronic60 HS的抗硫化物应力开裂性能
    \

    物理性质

    密度:7.622g/cm3
    电阻:98.2microhm-cm
    弹性模量:26.2X106 psi
    泊松比:0.298

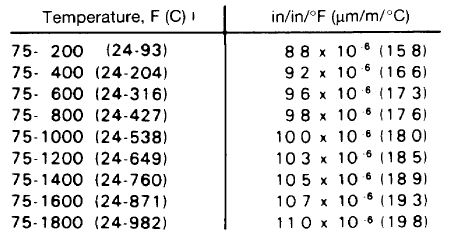

    平均热膨胀系数
    \

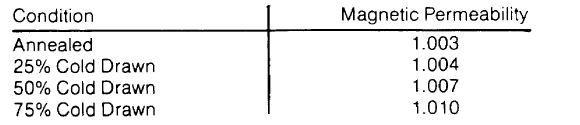

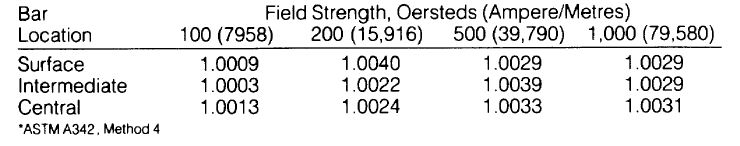

    磁通量
    \
    Nitronic 60 HS的磁通量
    \

    加工性能

    由于Nitronic60的金相特点,该材料不易加工。建议采用涂层硬质合金刀片。Nitronic60的车削速度约为304材料的一半。
    单点车削
    粗车—深度0.15”: 0.015”/rev feed—175SFM
    精车—深度0.025“:0.007”/revfeed—200SFM
    钻孔
    直径1/4”的孔: 0.004”/rev feed—60SFM
    直径1/2”的孔:0.007”/rev feed—60SFM
    直径3/4”的孔:0.010”/rev feed—60SFM
    铰孔
    同钻孔—100SFM
    上述参数对应适用硬质合金刀具。


    Nitronic® 是AK Steel的注册商标.
