• Testing materials
  • Flexbar 16117
  • Flexbar 15158
  • 复制胶
  • Service
  • Zero Stock
  • Hard-To-Find Materials
  • Consignment Sales
  • Value-Added Service
  • Technical Support
  • Applications
  • Applications in Oil & Gas Industry
  • Artificial Lift
  • Completion
  • Drilling
  • Subsea Equipment
  • Applications in Electronics Industry
  • uedbet提款uedbet官网下载软件和uedbet提款箔
  • 电子电气
  • Articles
  • Alloying elements of stainless steel
  • Status of stainless steel(Temper)
  • Super alloy for key applications in oil and gas industry--MP35N
  • Price VS Quality
  • ROHS
  • DFARS
  • MSDS
  • About Us
  • About Us
  • News
  • Contact Us
  • Products

    Eaton Alloys PTE LTD. was established in 2011 (as Eaton Alloys Limited) and has grown consistently over this time to become a specialized supplier for specialty metals widely used in oil a

    Online Documents

    Data Sheets & Technical Documents

    Download articles

    Products

    Online Documents

    Data Sheets & Technical Documents

    Download articles





    Singapore

    Add.: 139 Bedok North Avenue 3, #10-188, Singapore 460139
    Tel: 0065 9664 4411
    Email:tony@eatonalloys.com

    Web:www.eatonalloys.com

    China

    Add.: 489# Guanghua Dong 3rd Road, Chengdu, China, 610091
    Tel: 0086 28 81703462
    Email: sales@eatonalloys.com
    Web: www.eatonalloys.com


    188


    188合金
    HAYNES®188


    \
    1. 优异的高温强度和环境耐性

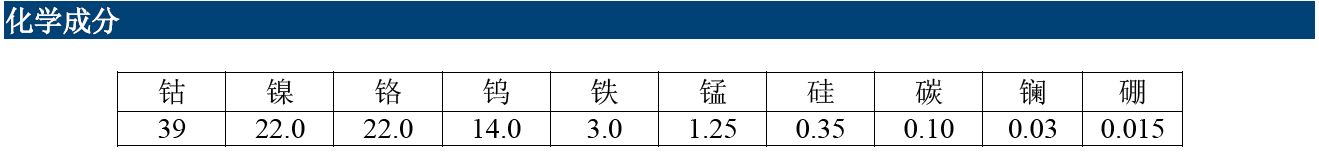

    188合金含钴、镍、铬、钨,高温强度非常好,且长时间置于1095°C的高温下,仍然有很好的抗氧化性能,能有效抵抗含硫沉淀物的热腐蚀。可用传统工艺进行加工,也可用于铸造零件。
    2. 易加工
    188合金有很好的成形和加工特性。可以锻造,或者热加工。热加工需要将工件在1175°C进行足够长时间的保温,确保整个工件达到该温度。因为材料延展性很好,188合金可以进行冷作加工。因为该合金有快速冷作硬化的特点,在加工复杂零件时需要多次进行工序间退火处理。不管是热加工还是冷加工的零件都需要做退火处理并快速冷却,这样才能恢复材料的性能。
    该材料有良好的局限焊接特性,可手工焊接,也可用自动焊接方法,包括TIG,MIG,电子束焊,电阻焊。
    3. 热处理
    锻造的188合金通常供货状态是固溶态。常规热处理方法是1175°C+/-14°C固溶处理然后快速冷却或者水淬以达到最优性能。在低于固溶温度的温度下进行退火会产生一些碳化物沉淀,这会影响188合金的性能。
    4. 多种供货形状
    188合金的供货形状有厚板,薄板,uedbet官网下载软件,块料,棒料,线材,管料
    5. 应用
    广泛用于航空工业,制造军用和商用的燃气发动机的燃烧室,涵道,后燃气零件等。
    6. 材料规范
    188合金满足以下材料规范:
    AMS5608 (薄板,uedbet官网下载软件,厚板)    AMS5772 (圆棒,锻材)

    \

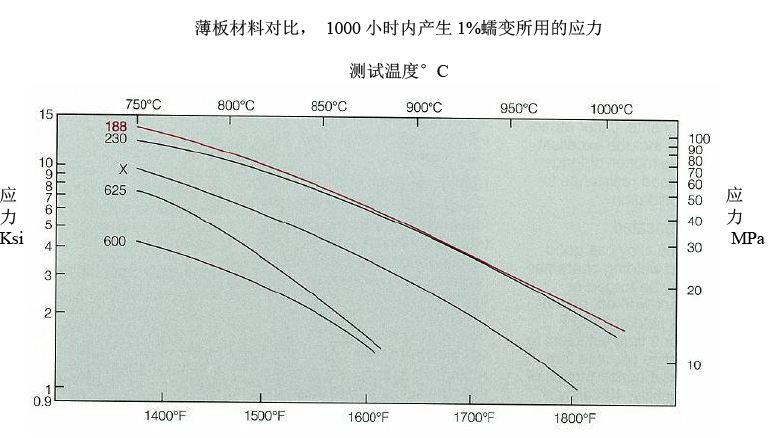

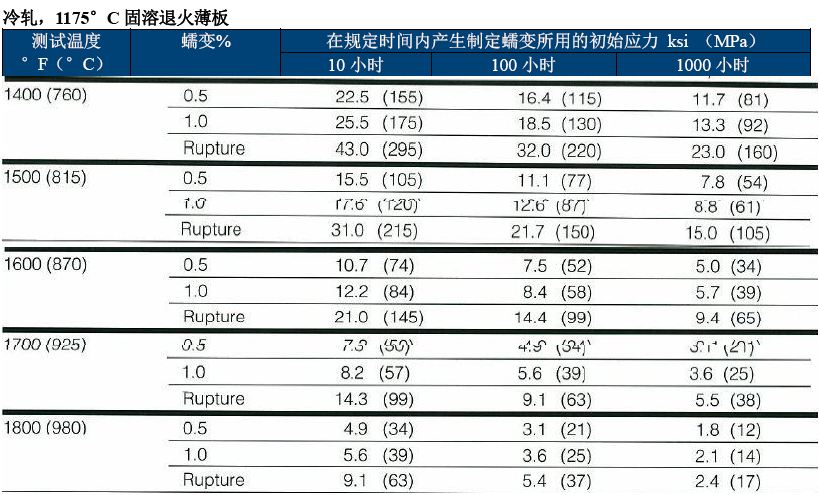

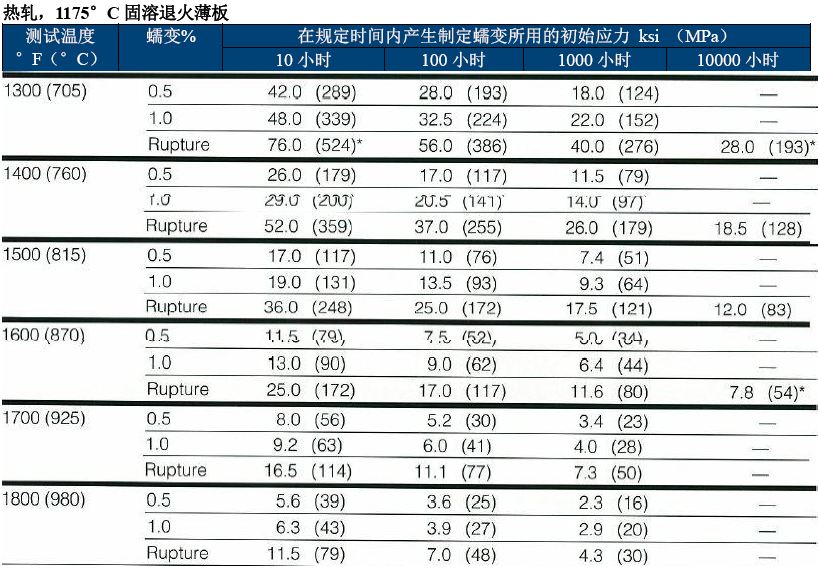

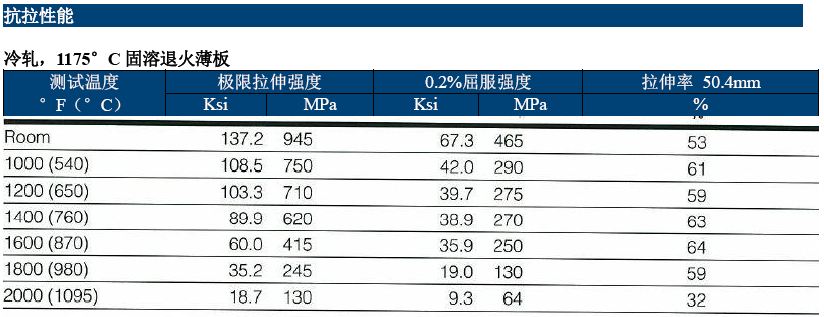

    \    188合金是固溶强化材料,高温强度优异,室温的加工性能良好。在650°C及更高温度下可长时工作。188合金的强度比其他镍基固溶加强的合金更好,远远超过普通的镍铬或铁镍铬耐热合金。如果用188合金替代这些材料,可极大地减少材料使用。
    \


    \


    \



    \


    \

    \

    \

    188合金和其他固溶强化超级合金相似,例如625,X合金,在长时间受热后会沉淀有害相,例如CO2W莱夫斯相。这种物质会损害合金的抗拉强度和冲击强度。188合金的表现远远优于25合金,常用于替代25合金。就热稳定性而言,230合金是最适用的。
    \

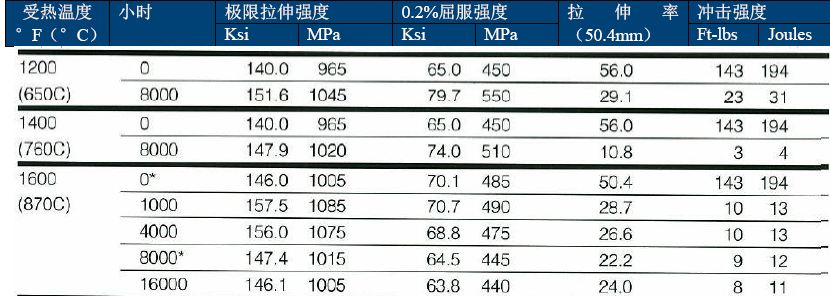

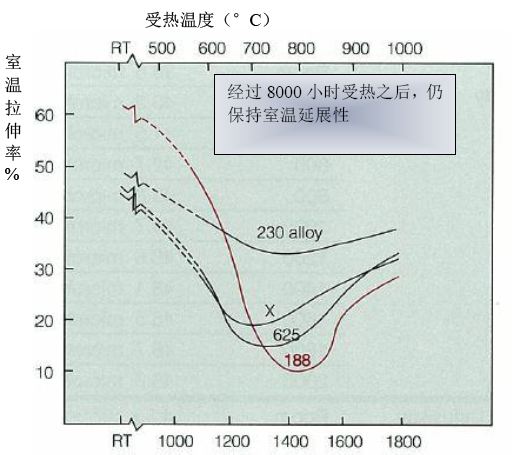

                                         受热温度(°F)

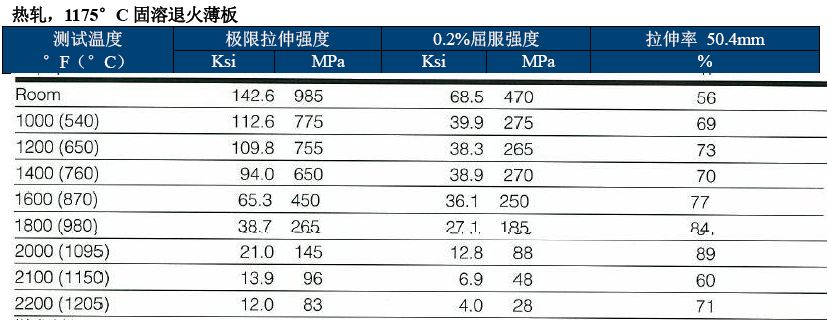

    受热后,板料在室温的性能
    \

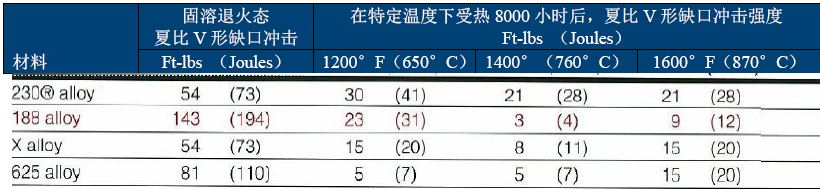

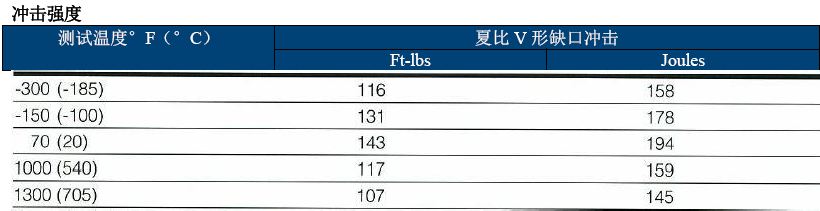

    8000小时受热后,冲击强度对比
    \

    \
    \

    \

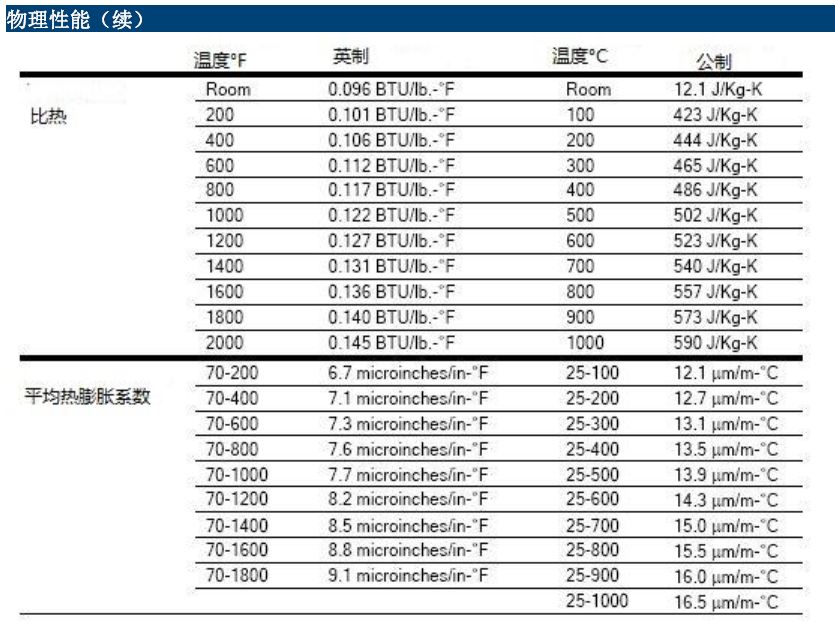

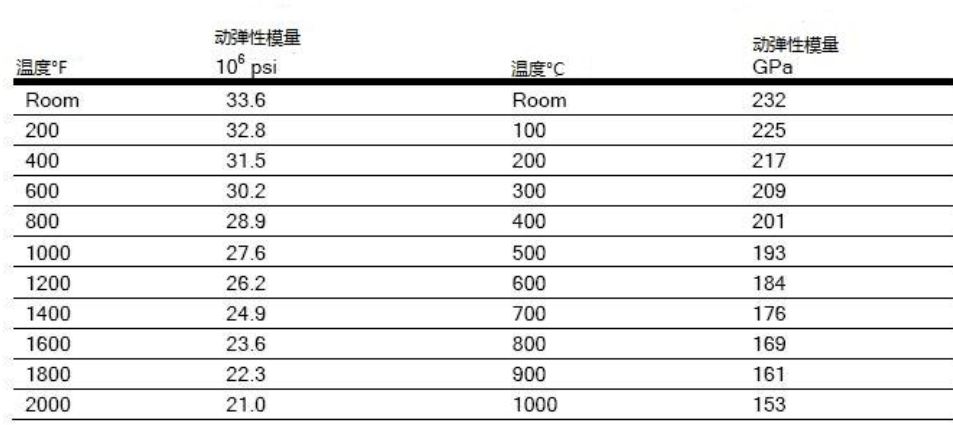

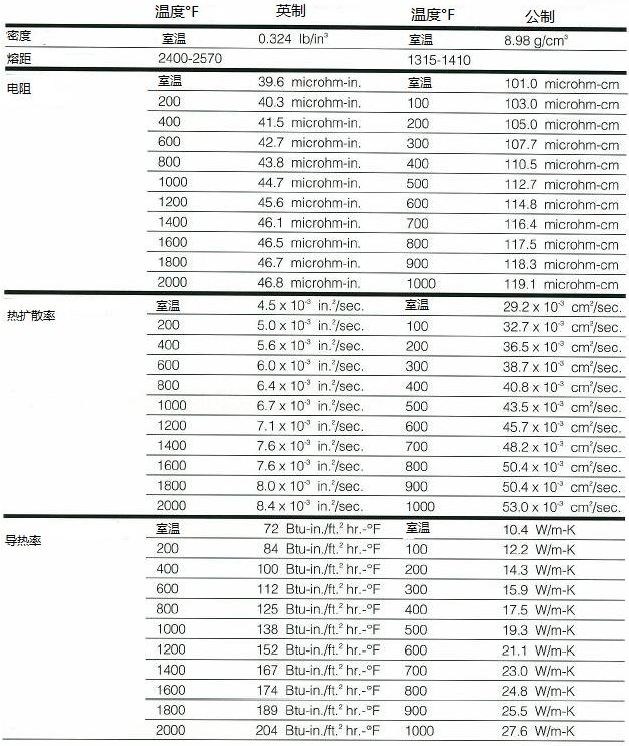

    动弹性模量
    \

    \

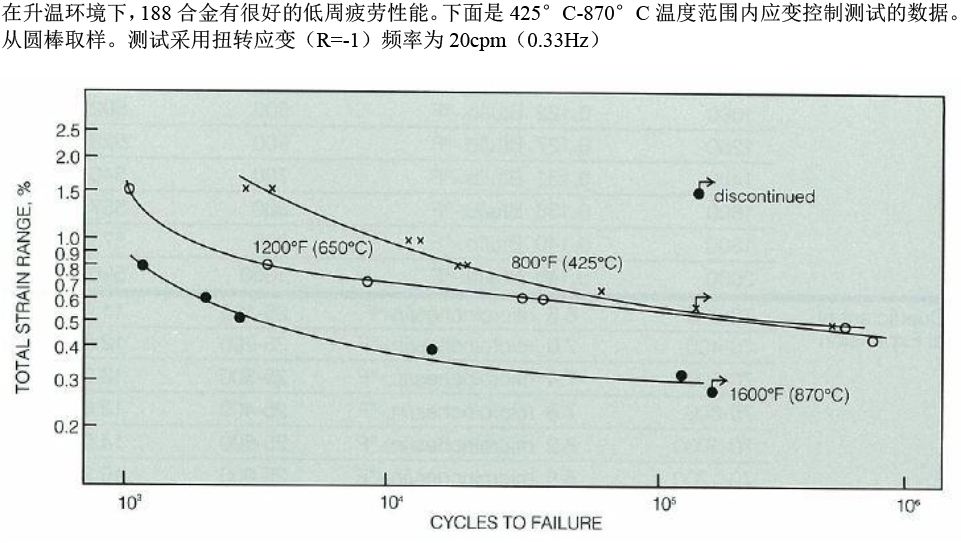

    在升温环境下,188合金有很好的低周疲劳性能。下面是425°C-870°C温度范围内应变控制测试的数据。从圆棒取样。测试采用扭转应变(R=-1)频率为20cpm(0.33Hz)
    \


    \
    188合金对空气和燃烧气体有很好的抗氧化性能,可以长时间地连续暴露于1095°C高温。如果暴露时间较短,188合金则可用于更高的温度。
    \

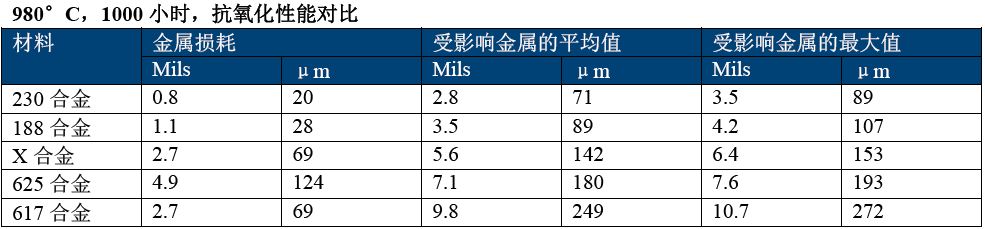

    氧化测试的参数
    氧化测试是将9mm*64mm*厚度的样片固定在旋转夹头上,放入燃烧装置产生的火焰。燃烧装置使用2号燃油。空气燃油比例是50:1(空气速度为0.3马赫)。每30分钟,样片自动移出并吹冷至室温,然后重新放入排火道。

    900°C 耐热腐蚀性能
    188合金对硫化沉淀物的热腐蚀有很好的耐受能力。测试方法是采用低速燃烧装置。该装置使用2号燃油,加0.4%的硫。空油比为30:1. 按照5ppm的速度注入人工海水。测试时间为1000小时。每个小时内将测试样片取出,吹冷至室温,气流速度为4m/s。
    \

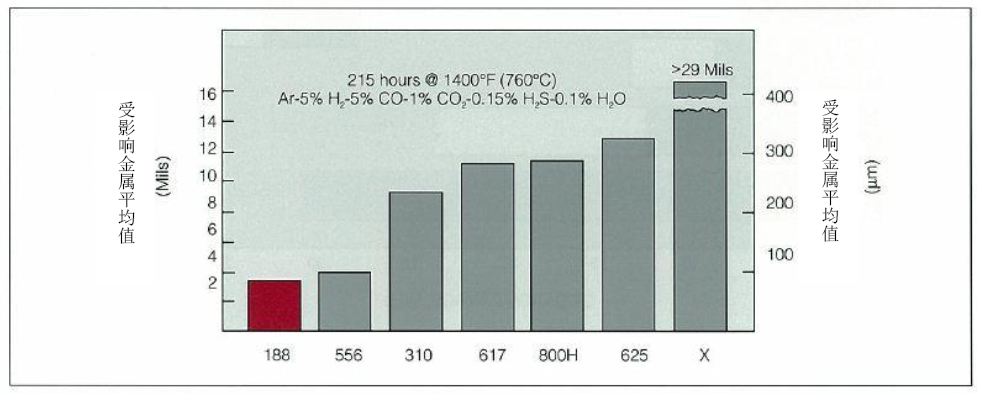

    760°C抗硫化作用

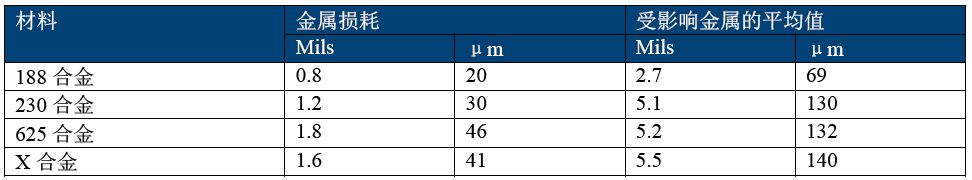

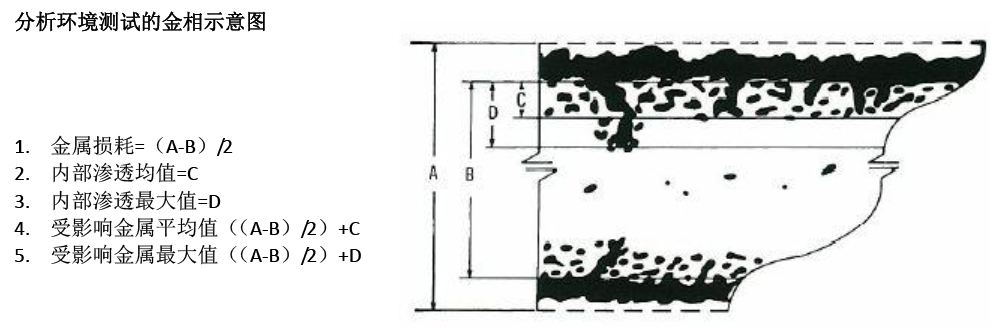

    188合金对气体硫化作用有很好的抵抗能力。测试温度为760°C,气体混合物含5%的H2,5%的CO,1%的CO2, 0.15%的H2S和0.1%的H2O,剩余部分是氩气。样片暴露时间为215小时。这是一个非常严苛的测试,相当于硫分压为10-6和10-7,并且氧分压很小,不足以产生氧化铬的保护层。
    \

    \


    \
    热处理
    188合金的供货状态通常是1175°C固溶态。固溶时间由材料厚度而定。工序间的退火处理可以采用更低的温度,但是加工完成以后,必须做固溶热处理以达到最优性能。

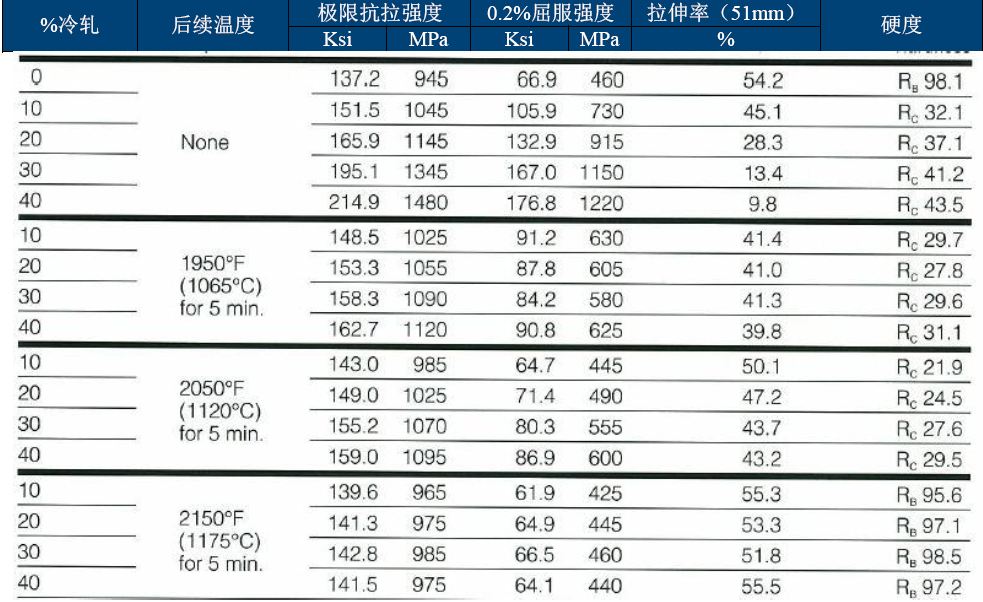

    室温下的减厚冷轧
    \

    焊接
    188合金适用多种焊接方法,包括TIG, MIG, 电弧焊(覆膜电极),电子束焊和电阻焊。188合金的焊接性能和25合金相似。不建议使用埋弧焊。
    1.基体uedbet提款的准备工作
    焊接前,彻底清洁焊接面和相邻表面。油污,粉笔标记,含硫化合物及其他异物都需完全清除。焊接区域不要接触铜或含铜的材料。焊接时材料最好是固溶退火态,但并非必须是这种状态。
    2.选择焊料
    建议使用成分相配的焊料。焊缝剖面厚度大于9.5mm时,建议使用230-WTM焊料。覆膜uedbet提款电弧焊建议使用25合金的电极(AMS5796)。相异uedbet提款的焊接,例如188合金和镍基合金,钴基合金,铁基合金的焊接,可用188合金,230-W线材,556TM合金,哈氏S合金(AMS5838)或者哈氏W合金(AMS5786,5787)的焊接产品做焊料。
    3.预热,层间温度和焊后热处理
    如果基体uedbet提款的焊接温度高于0°C,一般不需要做预热。层间温度通常较低。如需要,焊道之间可采用辅助冷却方法,但是冷却处理不能带入污染物。188合金不需要焊后热处理。

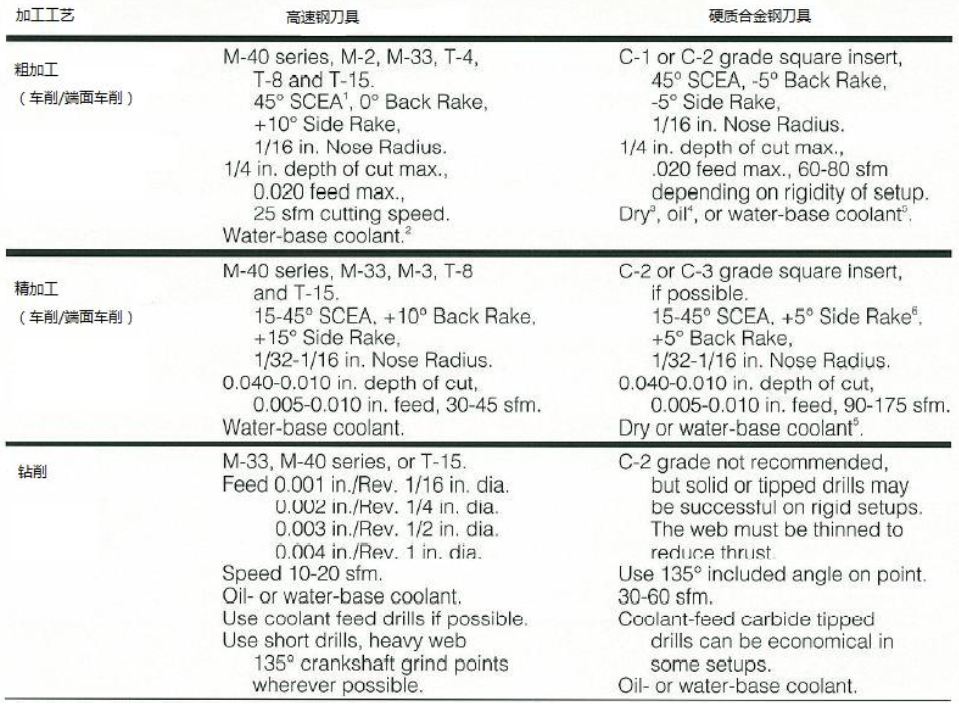

    机加
    \

    注:Haynes®188是美国Haynes International公司的注册商标
